Kim Thu Sét Là Gì? Phân Loại, Nguyên Lý Và Cách Chọn

Kim thu sét là một trong những bộ phận quan trọng giúp bảo vệ công trình trước nguy cơ sét đánh trực tiếp. Trong bài viết này, PCCC Hoàng Phát sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, phân biệt kim Franklin và ESE, cách lựa chọn theo từng loại công trình và những lưu ý quan trọng khi lắp đặt, bảo trì hệ thống chống sét.

1. Kim thu sét là gì?

Kim thu sét là thiết bị được lắp đặt ở vị trí cao của công trình để tiếp nhận dòng sét đánh trực tiếp và dẫn dòng điện sét xuống hệ thống tiếp địa. Nhờ đó, thiết bị giúp giảm nguy cơ cháy nổ, hư hỏng kết cấu và bảo vệ con người, tài sản.

Kim thu sét phải được lắp đặt như một bộ phận trong hệ thống chống sét được kết hợp với dây dẫn sét và hệ thống tiếp địa.

2. Cấu tạo và nguyên lý hoạt động của kim thu sét

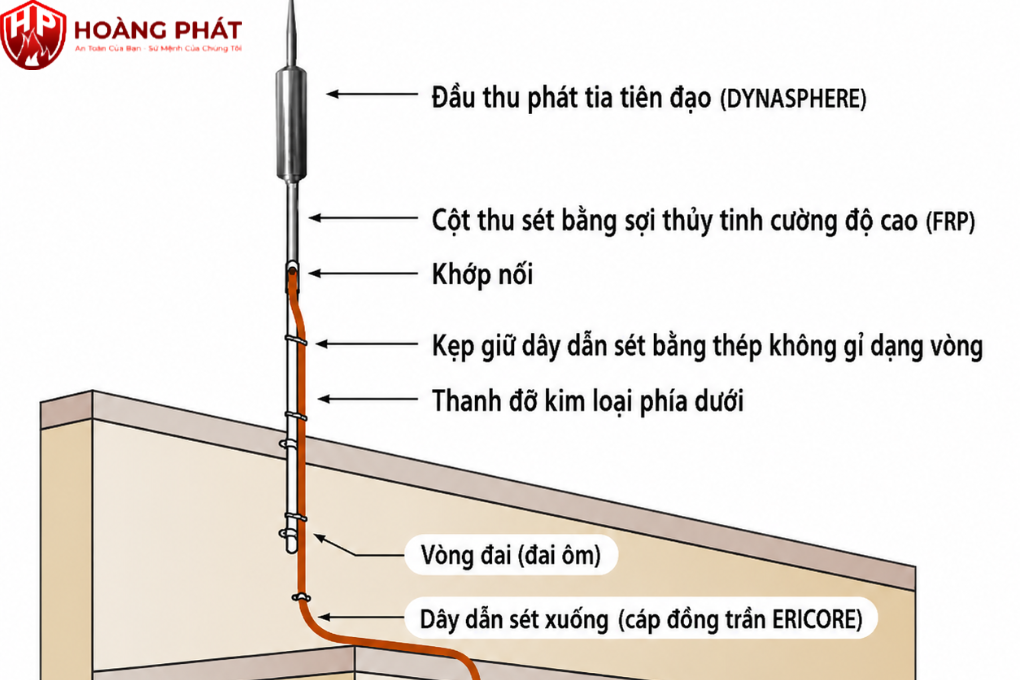

2.1. Cấu tạo của kim thu sét

Kim thu sét thường gồm đầu kim thu sét, thân kim, bộ phận liên kết và đầu nối dây dẫn sét. Các bộ phận được lắp đặt chắc chắn để đảm bảo khả năng tiếp nhận và truyền dòng điện sét xuống hệ thống tiếp địa.

2.2. Nguyên lý hoạt động của kim thu sét

Khi sét đánh vào khu vực bảo vệ, kim thu sét tạo điểm tiếp nhận dòng sét, sau đó dòng điện được truyền qua dây dẫn sét xuống hệ thống tiếp địa và phân tán vào đất. Toàn bộ quá trình này giúp hạn chế dòng sét đi qua các bộ phận khác của công trình.

2. So sánh 2 loại kim thu sét phổ biến hiện nay

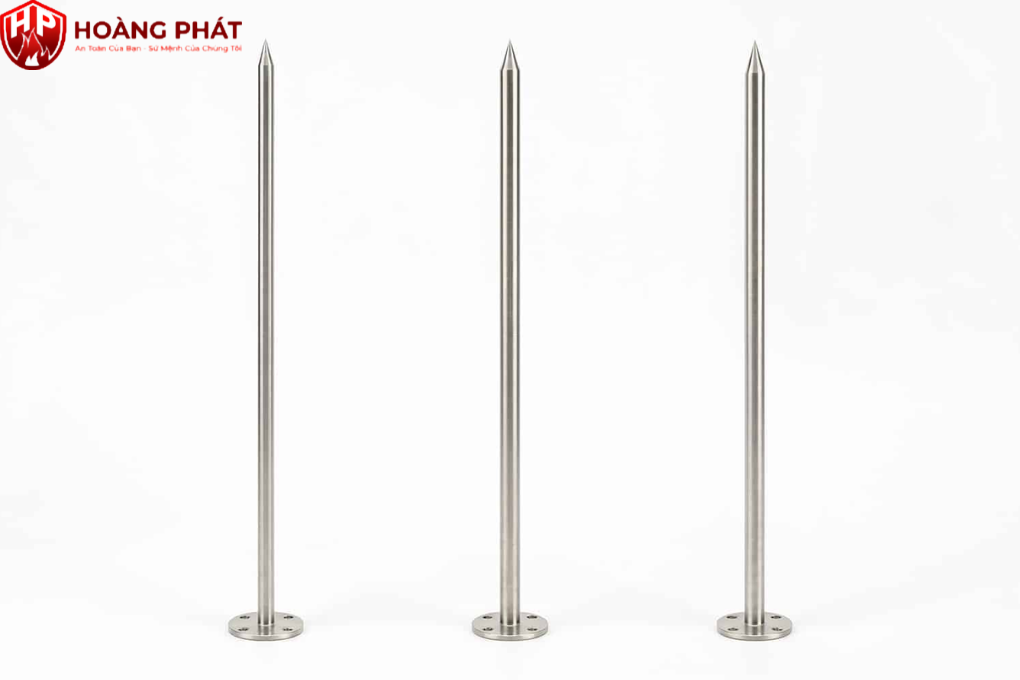

2.1. Kim thu sét cổ điển (Franklin)

Đặc điểm: Kim Franklin có cấu tạo tương đối đơn giản, thường gồm một thanh kim loại dẫn điện được lắp tại vị trí cao nhất của công trình. Khi sét đánh vào khu vực bảo vệ, kim tiếp nhận dòng sét và dẫn dòng điện qua dây dẫn xuống hệ thống tiếp địa.

Ưu điểm:

• Cấu tạo đơn giản, dễ lắp đặt và bảo trì.
• Chi phí đầu tư thường thấp.
• Phù hợp với nhiều công trình như nhà ở, nhà xưởng và công trình dân dụng.
• Không cần nguồn điện để hoạt động.

Nhược điểm:

• Phạm vi bảo vệ phụ thuộc nhiều vào chiều cao kim và thiết kế hệ thống chống sét.
• Với công trình có diện tích lớn, có thể cần bố trí nhiều điểm thu sét.
• Hiệu quả bảo vệ phụ thuộc vào thiết kế dây dẫn và hệ thống tiếp địa đi kèm.

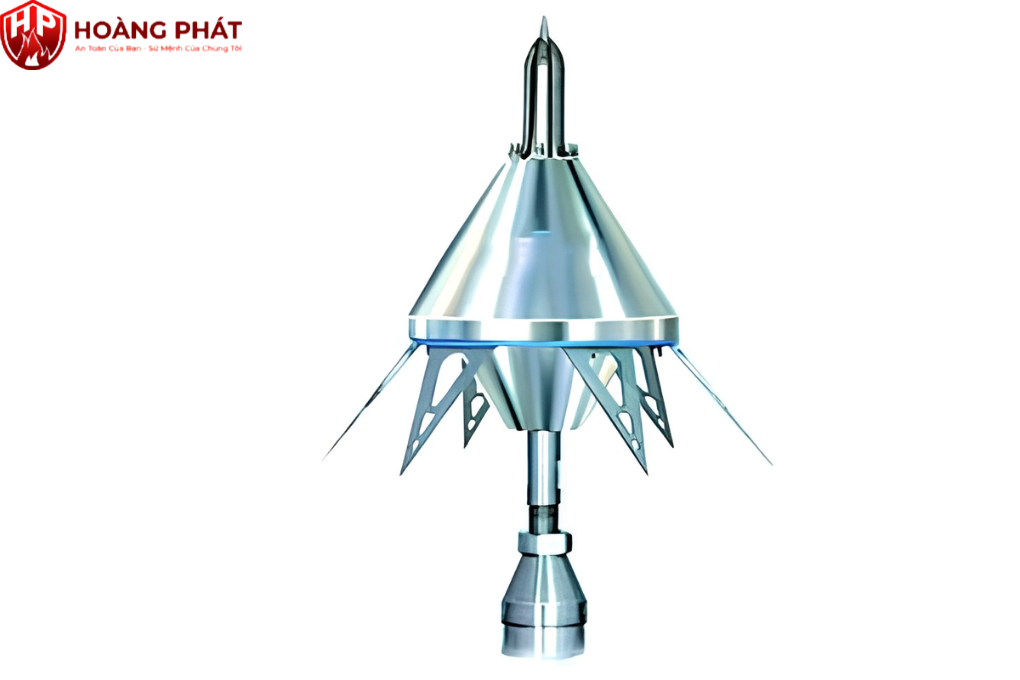

2.2 Kim thu sét chủ động (ESE)

Đặc điểm: Kim thu sét ESE (Early Streamer Emission) là loại kim được thiết kế để phát tia tiên đạo sớm hơn so với điểm thu sét thông thường trong điều kiện theo thiết kế của hệ thống. Loại kim này thường được sử dụng cho các công trình cần phạm vi bảo vệ rộng.

Ưu điểm:

• Có thể đáp ứng nhu cầu bảo vệ cho công trình có diện tích lớn.
• Thiết kế gọn hơn khi cần bảo vệ khu vực rộng.
• Có nhiều dòng sản phẩm với thông số và phạm vi bảo vệ khác nhau.
• Không cần cấp nguồn điện đối với các loại ESE thụ động về nguồn.

Nhược điểm:

• Chi phí thiết bị và đầu tư hệ thống thường cao hơn kim Franklin.
• Yêu cầu lựa chọn thiết bị và thiết kế hệ thống phù hợp với đặc điểm công trình.
• Hiệu quả bảo vệ không chỉ phụ thuộc vào kim mà còn phụ thuộc vào dây dẫn và hệ thống tiếp địa.

3. Hướng dẫn chọn loại kim thu sét phù hợp

Việc lựa chọn kim thu sét không nên chỉ dựa vào giá thành hoặc bán kính bảo vệ được quảng cáo. Cần xem xét quy mô, chiều cao, kết cấu, diện tích cần bảo vệ và yêu cầu kỹ thuật của từng công trình để lựa chọn phương án phù hợp.

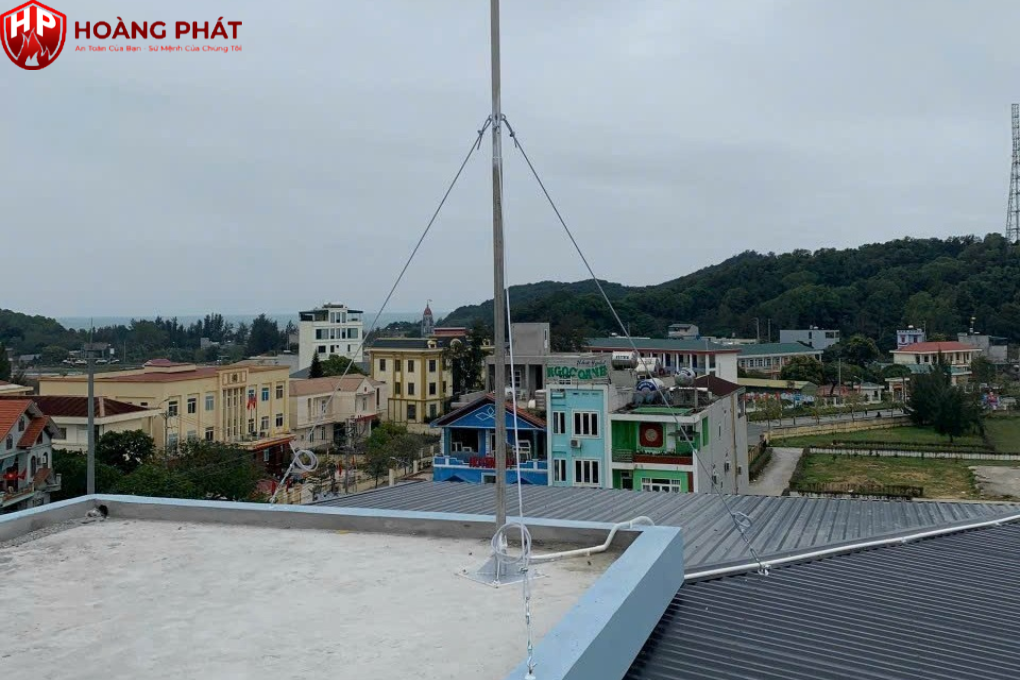

3.1. Nhà ở, nhà phố và biệt thự

Với nhà ở hoặc biệt thự có quy mô nhỏ, kim Franklin thường là lựa chọn phù hợp nhờ cấu tạo đơn giản, dễ lắp đặt và chi phí đầu tư hợp lý. Tuy nhiên, vị trí đặt kim và phạm vi bảo vệ cần được tính toán dựa trên chiều cao cũng như hình dạng mái nhà.

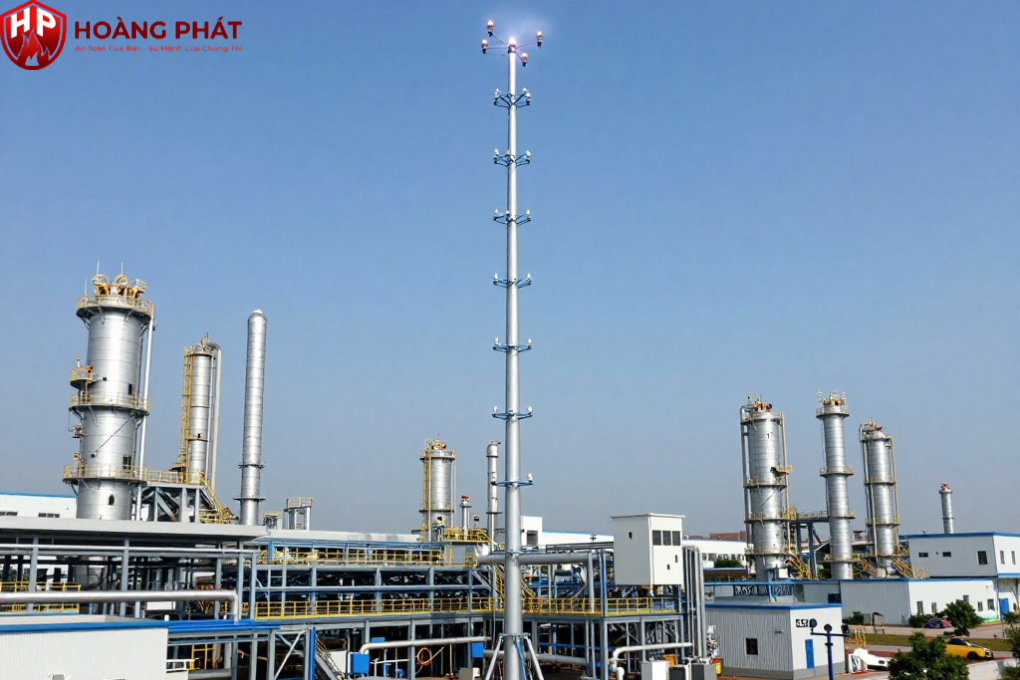

3.2. Nhà xưởng, kho bãi và công trình có diện tích lớn

Đối với nhà xưởng, kho bãi hoặc công trình có diện tích mái lớn, nên ưu tiên phương án có vùng bảo vệ được tính toán phù hợp với toàn bộ khu vực cần bảo vệ. Tùy thiết kế, có thể sử dụng kim ESE hoặc kết hợp kim, dây và lưới thu sét để bao phủ công trình. TCVN 9385:2012 cũng cho phép sử dụng kim thu sét, lưới thu sét hoặc kết hợp cả hai tùy kiến trúc và kết cấu công trình.

3.3. Công trình có kết cấu phức tạp

Với công trình nhiều tầng, nhiều khối nhà hoặc có mái không đồng nhất, cần tính toán riêng từng khu vực thay vì chọn kim dựa trên diện tích tổng thể. Hệ thống có thể cần kết hợp kim thu sét, dây thu sét, dây xuống và hệ thống tiếp địa để đảm bảo các khu vực quan trọng đều nằm trong vùng bảo vệ.

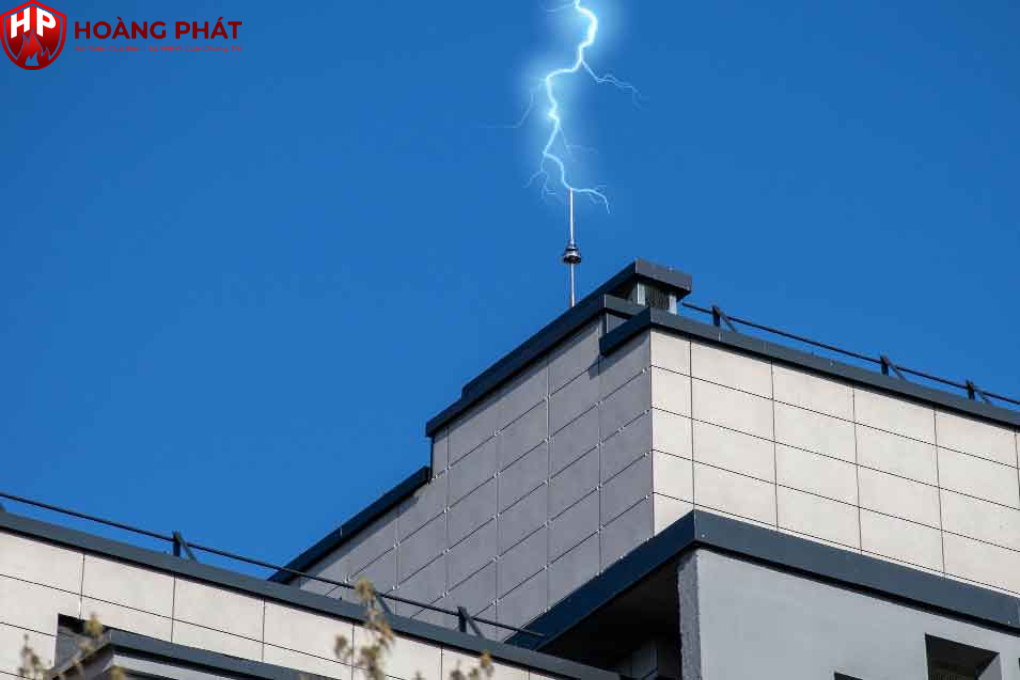

4. Những lưu ý quan trọng khi lắp kim thu sét mà chủ nhà cần quan tâm

• Chọn vị trí lắp đặt phù hợp: Ưu tiên vị trí cao, thông thoáng và đảm bảo khu vực cần bảo vệ nằm trong phạm vi thiết kế.
• Tính toán chiều cao và phạm vi bảo vệ: Không nên chọn kim chỉ dựa vào bán kính được quảng cáo.
• Lắp đặt dây dẫn sét đúng kỹ thuật: Dây dẫn cần có tiết diện phù hợp, đường đi hợp lý và các mối nối chắc chắn.
• Thiết kế hệ thống tiếp địa đồng bộ: Đảm bảo dòng sét được truyền và phân tán xuống đất an toàn.
• Kiểm tra các kết cấu kim loại trên mái: Xem xét lan can, khung thép, mái kim loại và các bộ phận nhô cao để có phương án liên kết phù hợp.
• Không tự ý lắp đặt: Công trình lớn hoặc có kết cấu phức tạp nên được khảo sát và thiết kế bởi đơn vị có chuyên môn.
• Kiểm tra, bảo trì định kỳ: Kiểm tra kim, dây dẫn, mối nối và hệ thống tiếp địa để phát hiện ăn mòn hoặc hư hỏng.
• Kiểm tra sau khi hệ thống bị sét đánh: Cần đánh giá lại toàn bộ hệ thống trước khi tiếp tục sử dụng.

5. Những câu hỏi thường gặp về kim thu sét

5.1. Kim thu sét giá bao nhiêu?

Giá kim thu sét hiện nay có thể tham khảo theo từng loại:

• Kim thu sét cổ điển Franklin: khoảng 150.000 - 3.000.000 đồng/cây, tùy vật liệu, kích thước và thương hiệu.
• Kim thu sét ESE: khoảng 3.000.000 - 15.000.000 đồng/kim đối với các dòng phổ biến.

5.2. Kim thu sét có cần nối đất không?

Có. Kim thu sét phải được kết nối với dây dẫn sét và hệ thống tiếp địa để dòng điện sét được dẫn và phân tán xuống đất.

5.3. Kim thu sét có chống được sét lan truyền không?

Không hoàn toàn. Kim thu sét chủ yếu bảo vệ công trình trước sét đánh trực tiếp. Để hạn chế sét lan truyền qua đường điện, mạng hoặc tín hiệu, cần kết hợp thiết bị chống sét lan truyền (SPD).

5.4. Bao lâu nên kiểm tra hệ thống kim thu sét?

Nên kiểm tra định kỳ tình trạng kim, dây dẫn, các mối nối và hệ thống tiếp địa. Ngoài ra, cần kiểm tra lại hệ thống sau khi công trình bị sét đánh hoặc có dấu hiệu hư hỏng.

5.5. Có nên tự lắp kim thu sét tại nhà không?

Không nên tự lắp nếu không có kiến thức chuyên môn. Việc thiết kế và thi công cần đảm bảo đúng vị trí, dây dẫn, hệ thống tiếp địa và các yêu cầu kỹ thuật liên quan.

Việc lựa chọn và lắp đặt kim thu sét cần dựa trên đặc điểm, quy mô và yêu cầu bảo vệ của từng công trình. Không chỉ lựa chọn thiết bị phù hợp, hệ thống còn cần được thiết kế đồng bộ với dây dẫn sét và tiếp địa để đảm bảo khả năng thoát dòng sét an toàn. Nếu cần tư vấn giải pháp chống sét phù hợp, Hoàng Phát có thể hỗ trợ khảo sát và đưa ra phương án theo nhu cầu thực tế của công trình.
