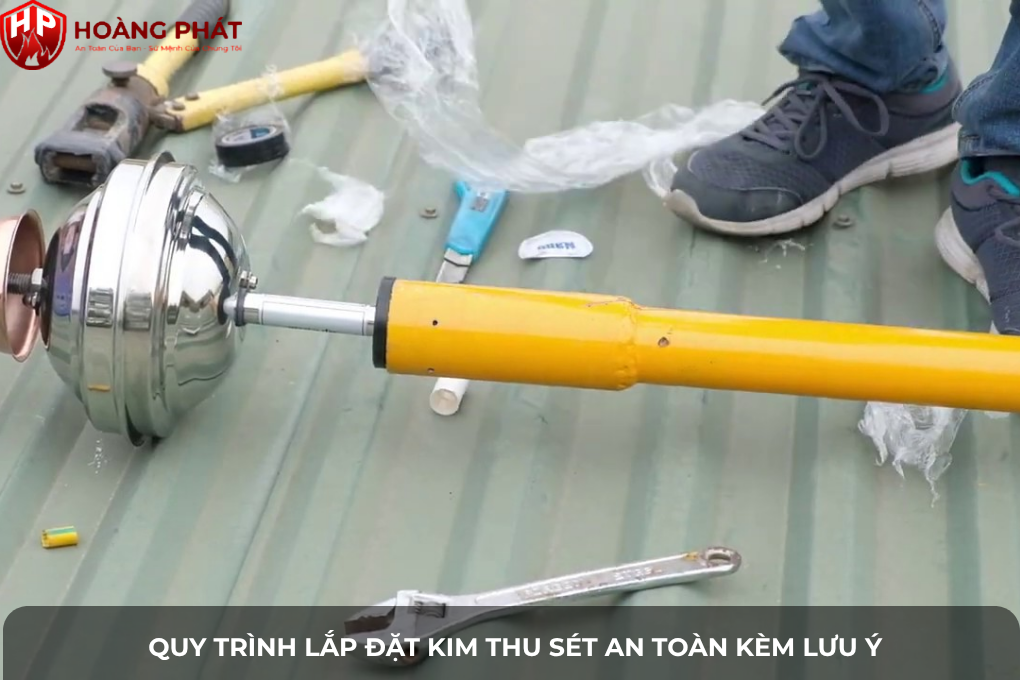

Hướng Dẫn Lắp Đặt Kim Thu Sét Đúng Kỹ Thuật – Tiêu Chuẩn TCVN & Những Lưu Ý Quan Trọng

Để hệ thống chống sét hoạt động hiệu quả, việc lắp đặt kim thu sét cần được thực hiện đúng kỹ thuật và phù hợp với đặc điểm từng công trình. Trong bài viết này, PCCC Hoàng Phát sẽ giúp bạn tìm hiểu các bộ phận của hệ thống chống sét, quy trình thi công từng bước, những lưu ý quan trọng và các câu hỏi thường gặp để đảm bảo an toàn trong quá trình sử dụng.

1. Hệ thống chống sét gồm những bộ phận nào

Một hệ thống chống sét hoàn chỉnh gồm nhiều bộ phận được kết nối với nhau để tiếp nhận, dẫn và phân tán dòng điện sét xuống đất. Mỗi bộ phận đảm nhận một chức năng riêng và đều ảnh hưởng đến hiệu quả bảo vệ của toàn hệ thống.

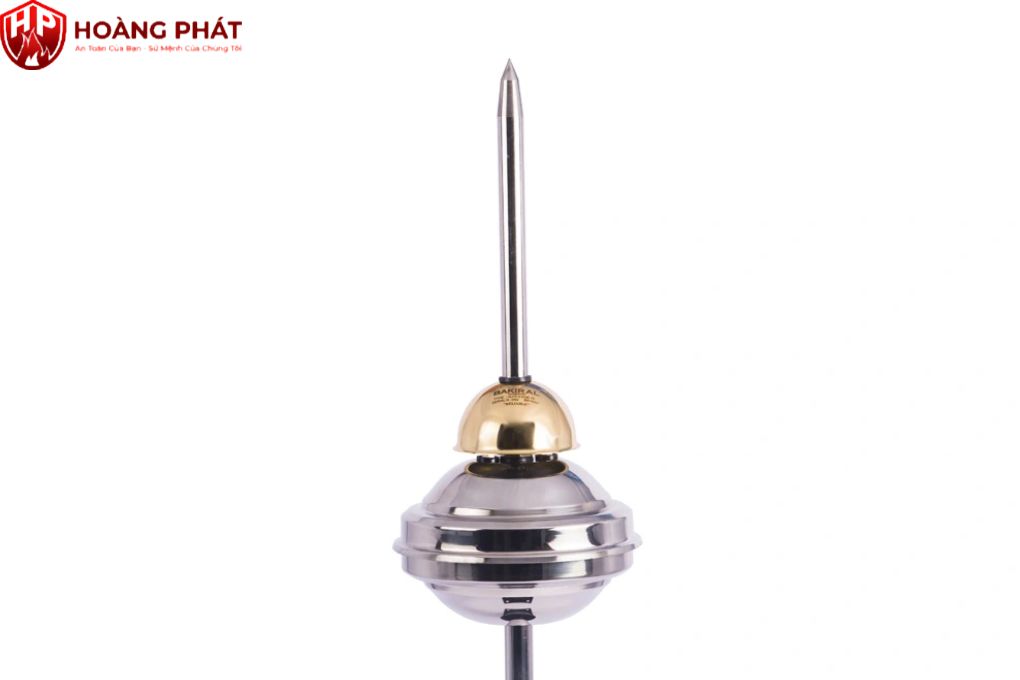

1.1. Kim thu sét

Kim thu sét là bộ phận được lắp đặt tại vị trí cao của công trình, thường trên mái hoặc trụ đỡ. Bộ phận này có nhiệm vụ tạo điểm tiếp nhận dòng sét và kết nối với đường dẫn sét xuống đất. Tùy vào thiết kế, công trình có thể sử dụng kim thu sét cổ điển hoặc kim thu sét phát tia tiên đạo.

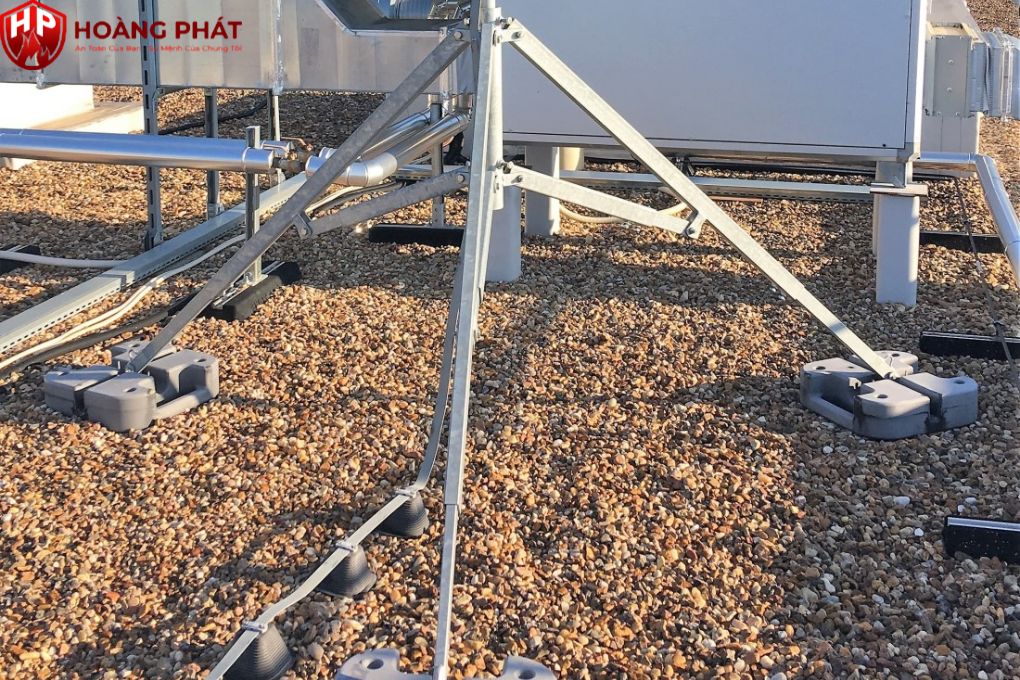

1.2. Trụ đỡ kim thu sét

Trụ đỡ kim thu sét là kết cấu dùng để nâng và cố định kim ở độ cao phù hợp. Trụ thường được làm từ vật liệu có khả năng chịu lực và chống ăn mòn khi lắp đặt ngoài trời. Kết cấu trụ phải đủ chắc chắn để hạn chế rung lắc, nghiêng đổ trong điều kiện gió mạnh.

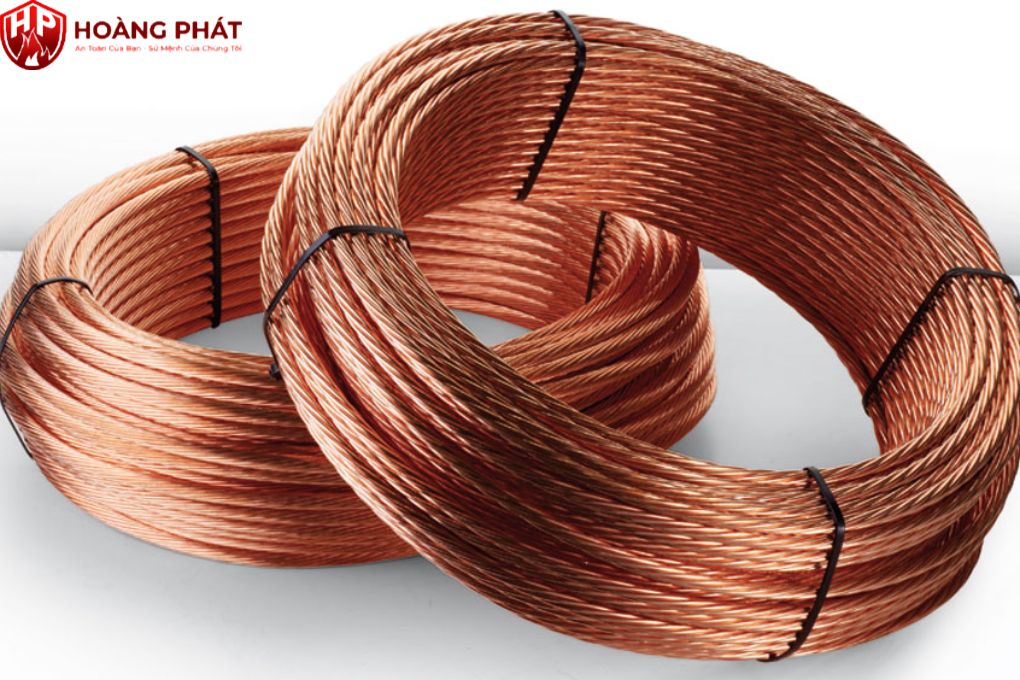

1.3. Cáp thoát sét

Cáp thoát sét là dây dẫn nối từ kim thu sét xuống hệ thống tiếp địa bên dưới mặt đất. Bộ phận này tạo đường dẫn cho dòng điện sét đi từ kim thu sét xuống đất. Cáp cần có tiết diện phù hợp và được bố trí hợp lý, hạn chế các đoạn uốn cong gấp hoặc tạo vòng lặp.

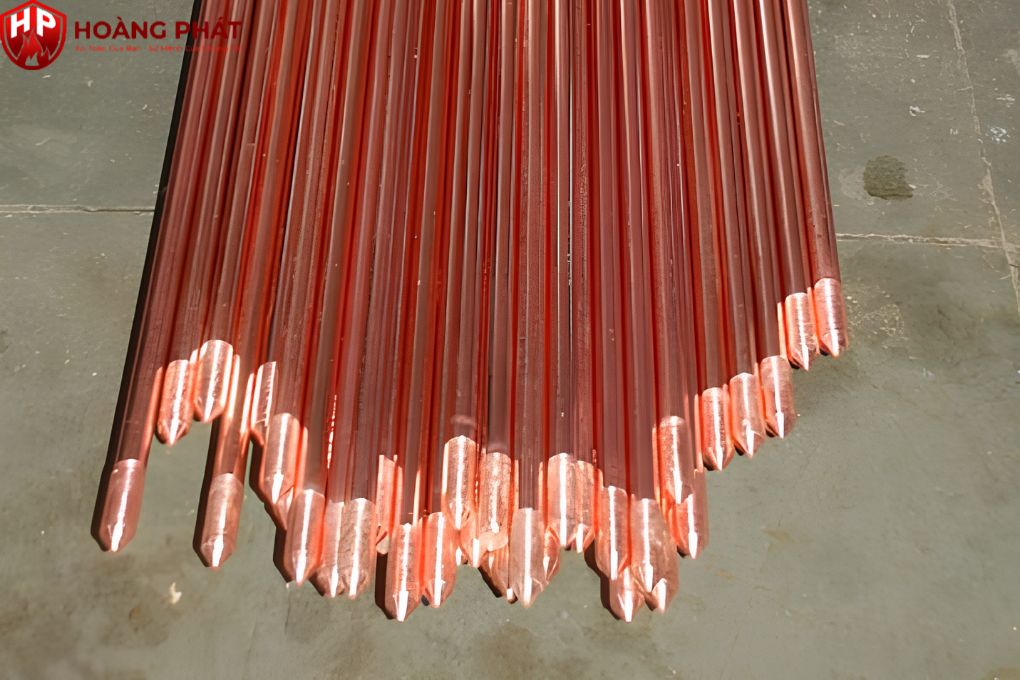

1.4. Cọc tiếp địa

Cọc tiếp địa là các thanh kim loại được chôn trực tiếp xuống đất và kết nối với hệ thống dây dẫn tiếp địa. Cọc có nhiệm vụ tiếp nhận dòng điện từ đường thoát sét và phân tán dòng điện vào đất. Số lượng, chiều dài và cách bố trí cọc phụ thuộc vào điều kiện đất và thiết kế của hệ thống.

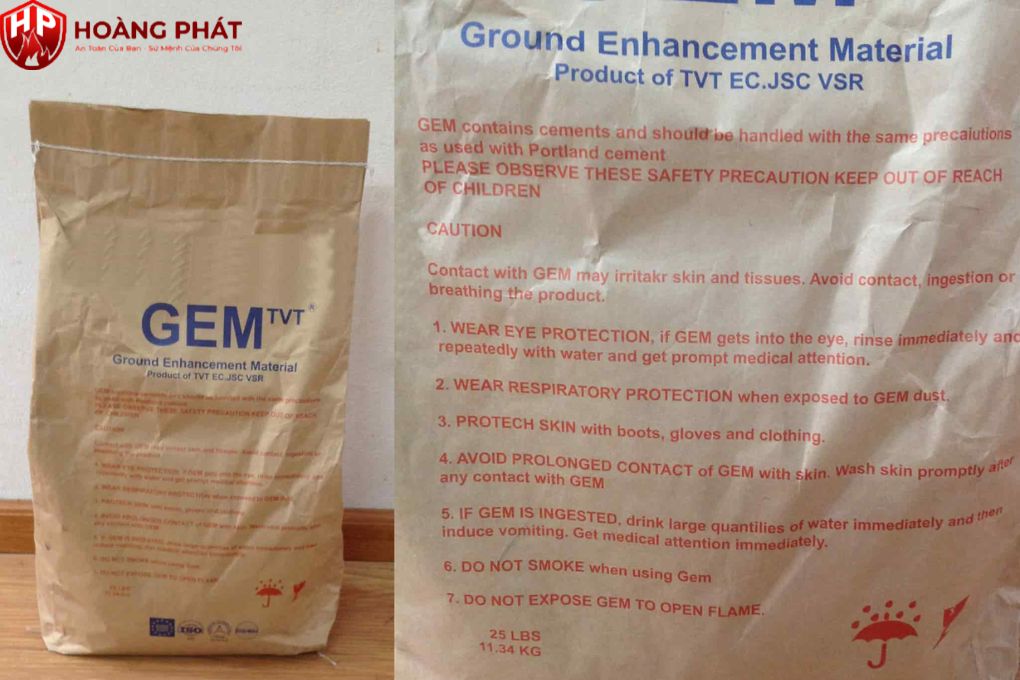

1.5. Hóa chất giảm điện trở

Hóa chất giảm điện trở là vật liệu được sử dụng xung quanh cọc tiếp địa để cải thiện khả năng dẫn điện của đất. Vật liệu này thường được sử dụng khi nền đất có điện trở suất cao hoặc hệ thống khó đạt yêu cầu về điện trở tiếp địa. Việc sử dụng cần căn cứ vào điều kiện đất và thiết kế kỹ thuật của công trình.

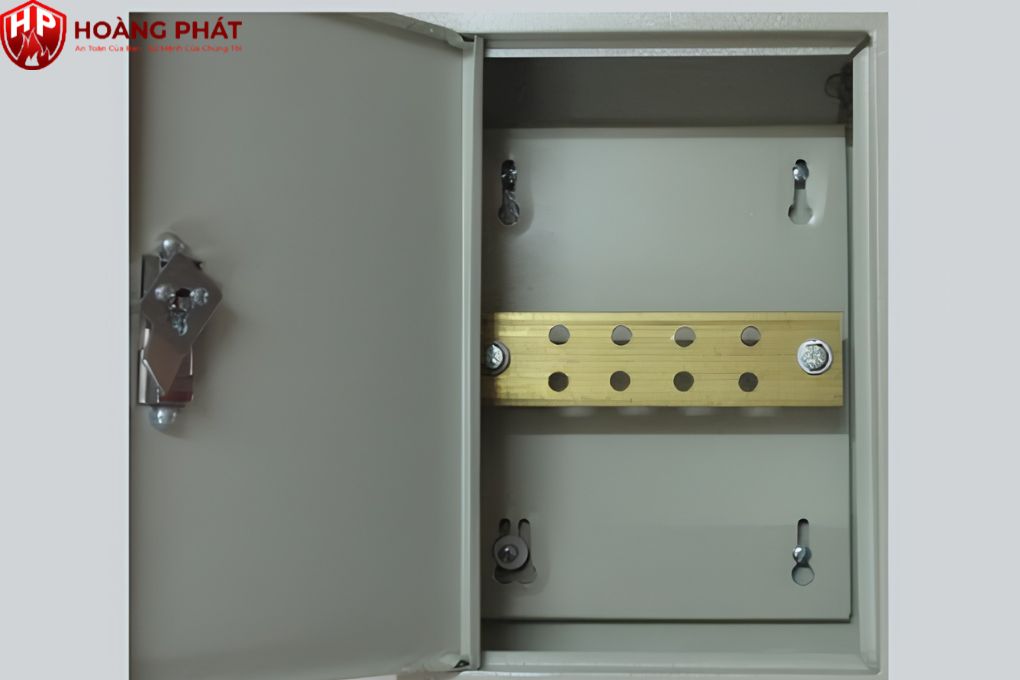

1.6. Hộp kiểm tra điện trở tiếp đất

Hộp kiểm tra điện trở tiếp đất là vị trí dùng để kiểm tra và đo điện trở của hệ thống tiếp địa. Hộp giúp kỹ thuật viên dễ dàng tiếp cận các điểm kết nối khi cần kiểm tra hoặc bảo trì. Bộ phận này thường được đặt ở vị trí thuận tiện nhưng vẫn đảm bảo an toàn và hạn chế tác động từ môi trường bên ngoài.

1.7. Dây dẫn và phụ kiện

Dây dẫn và phụ kiện có nhiệm vụ liên kết các bộ phận của hệ thống chống sét thành một mạch hoàn chỉnh. Nhóm vật tư này có thể gồm dây dẫn, kẹp cáp, đầu nối, bu lông và các phụ kiện cố định. Các mối nối cần được thi công chắc chắn, đảm bảo tiếp xúc điện tốt và hạn chế nguy cơ lỏng hoặc ăn mòn trong quá trình sử dụng.

2. Quy trình lắp đặt kim thu sét

Lắp đặt kim thu sét cần được thực hiện đúng kỹ thuật để hệ thống có thể tiếp nhận và dẫn dòng sét xuống đất an toàn. Tùy vào loại công trình và thiết kế chống sét, quy trình có thể được điều chỉnh, nhưng thường gồm các bước chính sau:

2.1. Bước 1: Khảo sát và xác định vị trí lắp đặt

Trước tiên, kỹ thuật viên khảo sát công trình, xác định chiều cao, kết cấu mái và vị trí phù hợp để đặt kim thu sét. Vị trí lắp đặt cần đảm bảo kim có phạm vi bảo vệ phù hợp với khu vực cần chống sét.

2.2. Bước 2: Lắp đặt trụ và kim thu sét

Trụ đỡ được cố định chắc chắn tại vị trí đã xác định, sau đó tiến hành lắp kim thu sét lên đầu trụ. Các mối liên kết cần được siết chặt để đảm bảo kim không bị rung lắc hoặc dịch chuyển khi có gió mạnh.

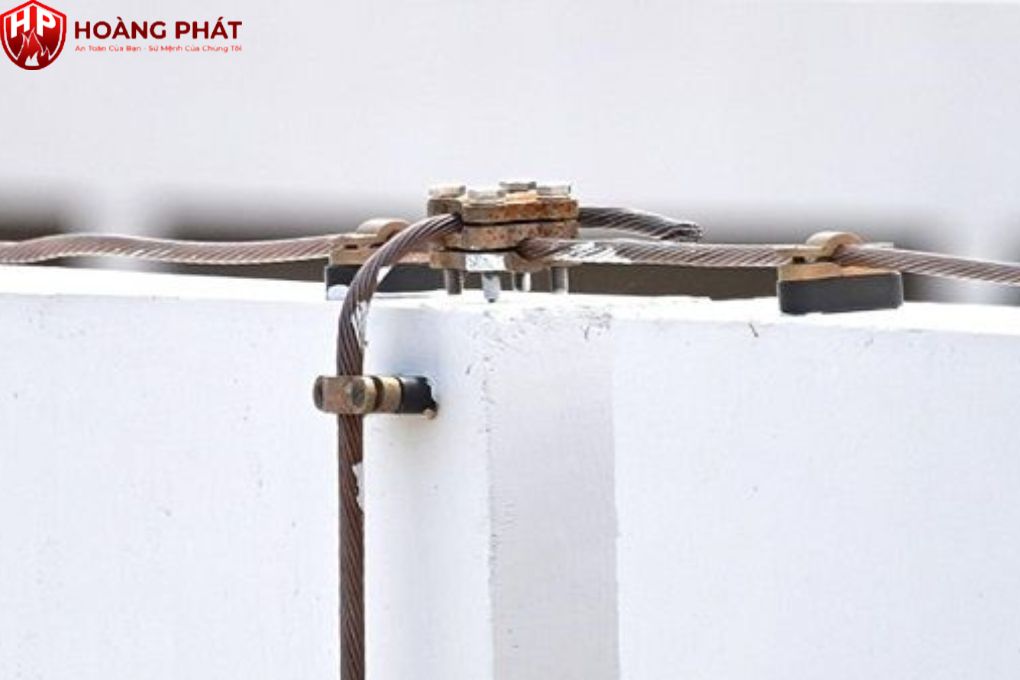

2.3. Bước 3: Thi công cáp thoát sét

Cáp thoát sét được kết nối từ kim thu sét và dẫn xuống hệ thống tiếp địa. Đường cáp nên được bố trí ngắn, thẳng và hạn chế tối đa các đoạn uốn cong gấp để tạo đường dẫn thuận lợi cho dòng điện sét.

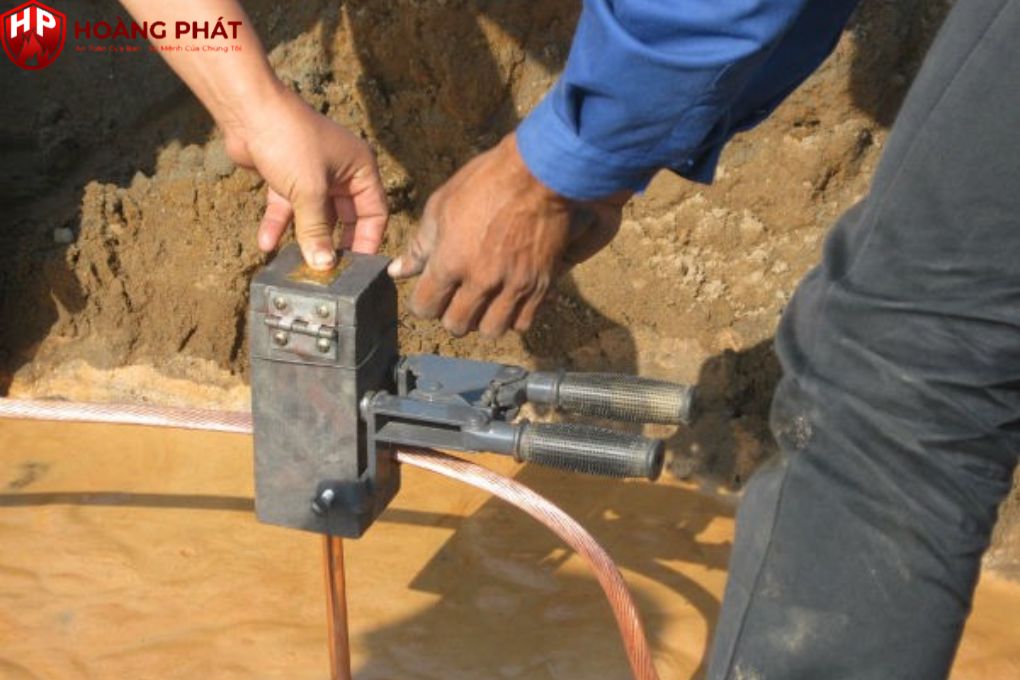

2.4. Bước 4: Thi công hệ thống tiếp địa

Tiếp theo, tiến hành đóng cọc tiếp địa xuống đất và kết nối các cọc bằng dây dẫn phù hợp. Tùy điều kiện nền đất, có thể sử dụng thêm vật liệu giảm điện trở để hỗ trợ đạt yêu cầu về điện trở tiếp địa.

2.5. Bước 5: Kết nối và kiểm tra hệ thống

Sau khi hoàn thành các bộ phận, kỹ thuật viên kiểm tra toàn bộ mối nối từ kim thu sét, cáp thoát sét đến hệ thống tiếp địa. Điện trở tiếp địa cũng cần được đo bằng thiết bị chuyên dụng để đánh giá khả năng hoạt động của hệ thống.

2.6. Bước 6: Nghiệm thu và bàn giao

Cuối cùng, hệ thống được kiểm tra tổng thể về độ chắc chắn, kết nối và các thông số kỹ thuật cần thiết. Sau khi đảm bảo yêu cầu, hệ thống chống sét được nghiệm thu và bàn giao để đưa vào sử dụng.

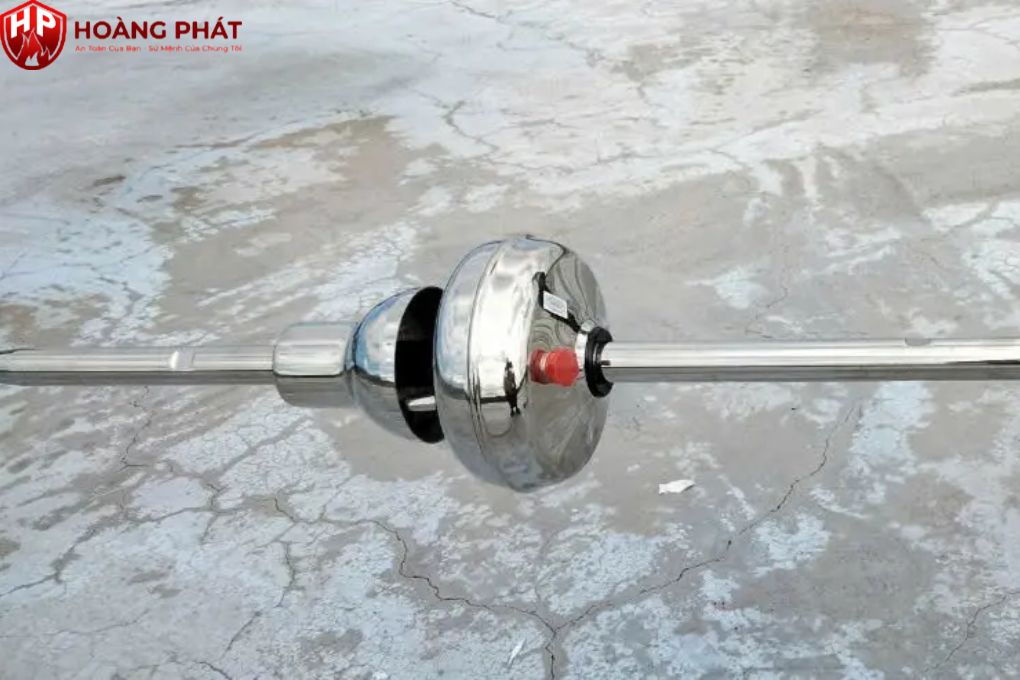

3. Lưu ý khi lắp đặt kim thu sét

Để hệ thống chống sét hoạt động ổn định và đảm bảo an toàn cho công trình, quá trình lắp đặt cần chú ý một số yếu tố quan trọng:

• Xác định vị trí lắp đặt phù hợp: Kim thu sét nên được đặt ở vị trí cao, thông thoáng và có phạm vi bảo vệ phù hợp với toàn bộ khu vực cần bảo vệ.
• Chọn kim thu sét đúng loại: Cần lựa chọn loại kim, thông số kỹ thuật và phạm vi bảo vệ phù hợp với quy mô, kết cấu và đặc điểm của công trình.
• Đảm bảo trụ đỡ chắc chắn: Trụ phải được cố định vững chắc, có khả năng chịu gió và các tác động từ môi trường bên ngoài.
• Bố trí cáp thoát sét hợp lý: Đường cáp nên đi theo tuyến ngắn, thẳng nhất có thể và hạn chế các đoạn uốn cong gấp hoặc tạo vòng dây.
• Đảm bảo các mối nối: Các điểm kết nối giữa kim, cáp thoát sét và hệ thống tiếp địa phải chắc chắn, tiếp xúc điện tốt và có khả năng chống ăn mòn.
• Thi công tiếp địa đúng kỹ thuật: Cọc tiếp địa cần được bố trí phù hợp với điều kiện đất và thiết kế của hệ thống, đảm bảo khả năng phân tán dòng điện xuống đất.
• Kiểm tra điện trở tiếp địa: Sau khi hoàn thiện cần đo điện trở tiếp địa bằng thiết bị chuyên dụng để đánh giá hệ thống có đáp ứng yêu cầu kỹ thuật hay không.
• Không tự ý thay đổi hệ thống: Khi sửa chữa hoặc cải tạo công trình, không nên tự ý di chuyển kim, thay đổi đường cáp hoặc hệ thống tiếp địa nếu chưa được kiểm tra và tính toán lại.
• Kiểm tra, bảo trì định kỳ: Nên kiểm tra kim thu sét, trụ đỡ, dây dẫn, mối nối và hệ thống tiếp địa định kỳ, đặc biệt sau thời tiết mưa bão hoặc khi công trình có thay đổi kết cấu.

4. Các câu hỏi thường gặp về quy trình lắp đặt kim thu sét an toàn

4.1. Chi phí lắp đặt kim thu sét phụ thuộc vào yếu tố nào?

Chi phí phụ thuộc vào loại kim, chiều cao công trình, phạm vi bảo vệ, số lượng cọc tiếp địa, vật tư sử dụng và độ phức tạp khi thi công.

4.1. Bao lâu nên kiểm tra hệ thống chống sét một lần?

Nên kiểm tra hệ thống chống sét ít nhất 1 lần mỗi 12 tháng. Ngoài ra, cần kiểm tra sau khi công trình sửa chữa, cải tạo hoặc hệ thống có dấu hiệu hư hỏng.

4.2. Có thể tự lắp đặt kim thu sét tại nhà không?

Không nên tự lắp đặt nếu không có chuyên môn và thiết bị đo kiểm phù hợp. Hệ thống cần được khảo sát, thiết kế và thi công đúng kỹ thuật để đảm bảo an toàn.

4.3. Cáp thoát sét nên được lắp đặt như thế nào?

Cáp thoát sét nên được bố trí theo tuyến ngắn và thẳng nhất có thể, đồng thời hạn chế các đoạn uốn cong gấp. Các mối nối cần được cố định chắc chắn và đảm bảo tiếp xúc điện tốt.

Lắp đặt kim thu sét đúng kỹ thuật không chỉ giúp bảo vệ công trình mà còn hạn chế những rủi ro do sét gây ra đối với người và thiết bị. Nếu bạn đang cần tư vấn hoặc thi công hệ thống chống sét phù hợp, hãy liên hệ PCCC Hoàng Phát để được khảo sát và hỗ trợ phương án phù hợp với công trình.
