Hướng Dẫn Lắp Đặt & Bảo Trì Tủ Trung Tâm Báo Cháy Đúng Tiêu Chuẩn PCCC

Tủ trung tâm báo cháy là "trái tim" điều phối mọi hoạt động của hệ thống an toàn hỏa hoạn. Một sai sót nhỏ trong quá trình lắp đặt tủ trung tâm báo cháy không chỉ khiến hệ thống báo lỗi liên tục mà còn có thể dẫn đến việc tê liệt khả năng cảnh báo khi sự cố thực sự xảy ra.

Bên cạnh đó, việc tuân thủ các tiêu chuẩn lắp đặt tủ báo cháy là điều kiện bắt buộc để công trình được nghiệm thu và đi vào hoạt động hợp pháp. Trong bài viết này, PCCC Hoàng Phát sẽ hướng dẫn bạn từ A-Z quy trình thi công, đấu nối và bảo trì chuẩn kỹ thuật, giúp hệ thống luôn trong trạng thái sẵn sàng cao nhất.

1. Tiêu chuẩn lắp đặt tủ trung tâm báo cháy (TCVN)

Trước khi bắt tay vào thi công, đơn vị lắp đặt cần nắm vững các quy chuẩn kỹ thuật (TCVN 3890:2023) về vị trí đặt thiết bị:

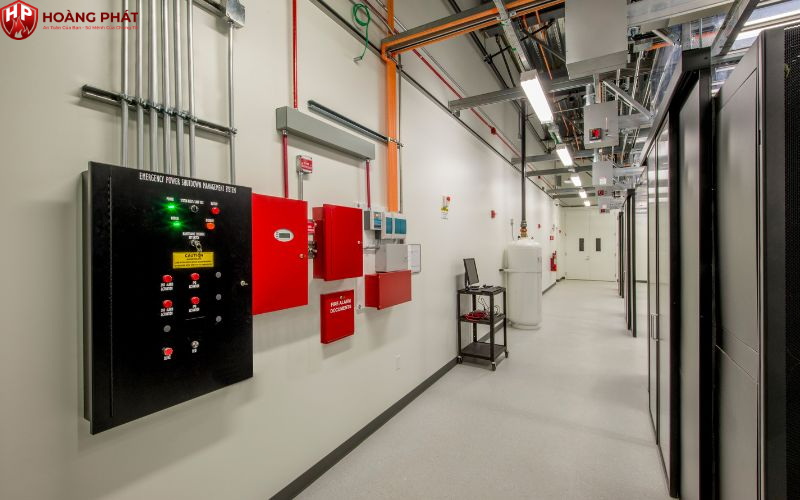

• Vị trí: Tủ trung tâm phải được đặt ở nơi có người trực 24/24 (phòng bảo vệ, phòng trực điều khiển). Nơi đặt tủ phải khô ráo, thoáng mát, tránh ánh nắng trực tiếp và các nguồn nhiễu điện từ mạnh.

• Độ cao lắp đặt: Cạnh dưới của tủ nên cách mặt sàn từ 0.8m đến 1.5m, đảm bảo tầm mắt của nhân viên vận hành và thuận tiện cho việc thao tác bàn phím.

• Khoảng cách an toàn: Không đặt tủ gần các vật liệu dễ cháy. Khoảng cách từ mặt trước của tủ đến các chướng ngại vật ít nhất phải là 1m để thuận tiện cho việc bảo trì.

Xem thêm >> Tủ Báo Cháy 4, 8, 16 Kênh (Zone): Hướng Dẫn Chọn Mua Cho Công Trình Nhỏ & Vừa

2. Hướng dẫn chi tiết cách đấu nối tủ báo cháy

Quá trình cách đấu nối tủ báo cháy đòi hỏi sự tỉ mỉ và phải tuân thủ sơ đồ nguyên lý của nhà sản xuất (Hochiki, Yunyang, GST...).

Bước 1: Chuẩn bị đường dây và thiết bị

Sử dụng dây tín hiệu chống nhiễu (Shielded) hoặc chống cháy chuyên dụng. Các đầu dây phải được bấm đầu cos hoặc tráng thiếc để đảm bảo tiếp xúc tốt.

Bước 2: Đấu nối các kênh (Zone) hoặc vòng lặp (Loop)

• Đối với hệ thường (Zone): Đấu dây âm (-) và dương (+) từ các đầu báo về cực tương ứng trên tủ. Lưu ý: Luôn phải lắp điện trở cuối tuyến (EOL) tại thiết bị cuối cùng của mỗi Zone để tủ giám sát lỗi hở mạch.

• Đối với hệ địa chỉ (Loop): Đấu dây theo sơ đồ mạch vòng. Đảm bảo tổng số thiết bị trên một Loop không vượt quá công suất định mức của tủ.

Bước 3: Đấu nối thiết bị đầu ra (NAC)

Kết nối chuông, còi và đèn chớp vào ngõ ra báo động (Bell/Sounder). Hãy kiểm tra kỹ điện áp nguồn (thường là 24VDC) để tránh làm cháy thiết bị.

Bước 4: Đấu nối nguồn và Ắc quy dự phòng

Kết nối nguồn 220VAC vào bo mạch nguồn. Sau đó, kết nối 2 bình ắc quy dự phòng $12V$ nối tiếp để cung cấp nguồn 24V nuôi tủ khi mất điện lưới.

3. Quy trình kiểm tra tủ báo cháy sau lắp đặt

Sau khi hoàn tất đấu nối, việc kiểm tra tủ báo cháy là bước bắt buộc để bàn giao:

1. Kiểm tra trạng thái chờ: Tủ chỉ được phép sáng đèn "AC Power" màu xanh. Không được có đèn vàng (Trouble/Fault) hay đèn đỏ (Fire) sáng.

2. Thử nghiệm báo động giả lập: Kích hoạt thử một đầu báo khói hoặc nút nhấn khẩn cấp. Quan sát xem tủ có hiển thị đúng vị trí (Zone/Địa chỉ) và chuông báo cháy có vang lên hay không.

3. Kiểm tra nguồn dự phòng: Ngắt nguồn điện $220VAC$ để kiểm tra xem ắc quy có tự động tiếp quản nguồn nuôi tủ hay không.

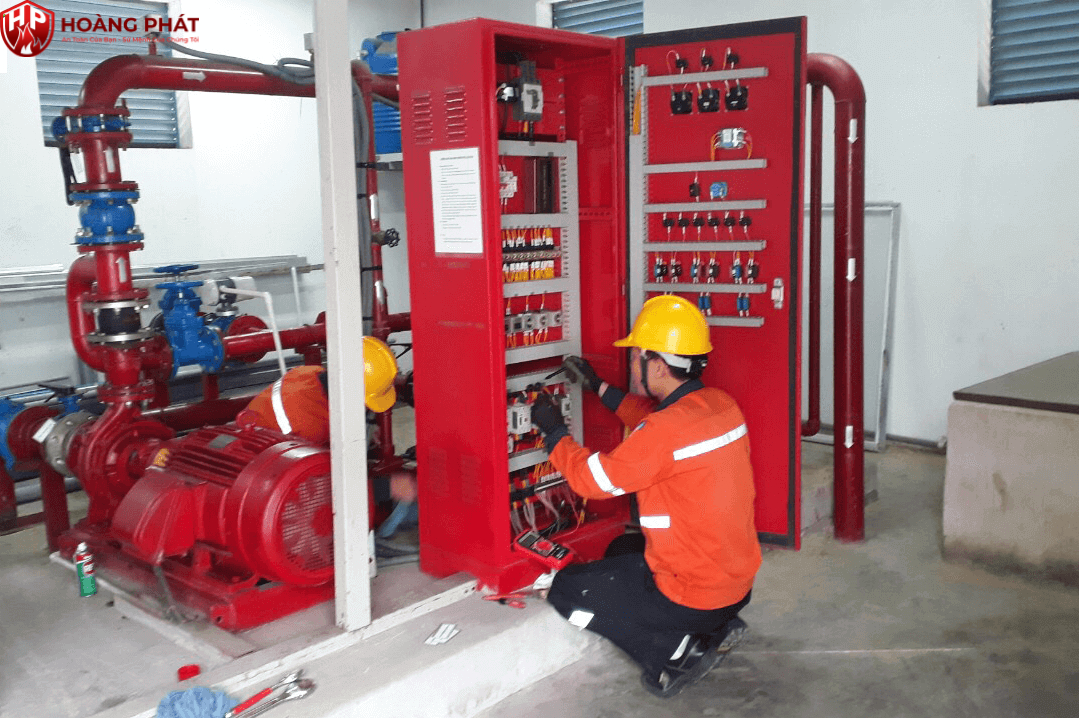

4. Quy trình bảo trì tủ báo cháy định kỳ

Hệ thống PCCC có thể không sử dụng trong nhiều năm, nhưng phải hoạt động ngay lập tức khi có sự cố. Do đó, việc bảo trì tủ báo cháy định kỳ (6 tháng/lần) là cực kỳ quan trọng:

• Vệ sinh phần cứng: Dùng máy hút bụi mini hoặc khí nén vệ sinh sạch bụi bẩn bám trên bo mạch chính và các khe cắm.

• Kiểm tra ắc quy: Dùng đồng hồ VOM đo điện áp ắc quy. Nếu điện áp dưới $21V$ khi không sạc hoặc bình có dấu hiệu phồng, cần thay thế ngay.

• Đo thông mạch đường dây: Kiểm tra điện trở cách điện và độ thông mạch của các tuyến dây tín hiệu để phát hiện sớm các điểm sắp đứt hoặc bị oxy hóa.

• Kiểm tra nhật ký sự kiện (History Log): Đọc các lỗi đã xảy ra trong quá khứ trên tủ để tìm ra những thiết bị hoạt động chập chờn và xử lý triệt để.

Tại sao nên chọn dịch vụ lắp đặt của PCCC Hoàng Phát?

Với đội ngũ kỹ sư hơn 10 năm kinh nghiệm và sự am hiểu sâu sắc về các dòng tủ trung tâm từ Đài Loan, Nhật Bản đến Châu Âu, PCCC Hoàng Phát cam kết:

• Thi công chuẩn kỹ thuật, đúng tiến độ, đảm bảo 100% nghiệm thu PCCC thành công.

• Sử dụng vật tư phụ (dây dẫn, ống luồn) chất lượng cao, chống cháy lan.

• Hỗ trợ hướng dẫn vận hành tận tâm cho nhân viên bảo vệ và quản lý tòa nhà.

Việc lắp đặt tủ trung tâm báo cháy đúng cách là nền móng cho sự an toàn của toàn bộ công trình. Một hệ thống được thi công và bảo trì bài bản sẽ giúp bạn yên tâm sản xuất, kinh doanh mà không phải lo lắng về những sự cố đáng tiếc hay báo động giả.
