Tiêu Chuẩn Lắp Đặt & Quy Định Công Suất Máy Bơm Chữa Cháy Theo TCVN

Trong hệ thống phòng cháy chữa cháy cố định, trạm bơm được ví như "trái tim" cung cấp nguồn nước áp lực cao cho toàn bộ mạng lưới đầu phun Sprinkler, màn ngăn cháy Drencher và họng nước vách tường. Dù thiết bị được nhập khẩu chính hãng từ các thương hiệu danh tiếng, chỉ cần một sai sót nhỏ trong khâu tính toán thủy lực hoặc lắp đặt sai quy chuẩn, toàn bộ hệ thống chữa cháy có thể bị tê liệt khi xảy ra hỏa hoạn, đồng thời công trình sẽ bị đình chỉ do trượt kiểm định nghiệm thu.

Vậy tiêu chuẩn lắp đặt máy bơm chữa cháy hiện hành quy định những gì về vị trí phòng máy, đường ống thủy lực, tủ điều khiển bơm và cách tính toán công suất? Đội ngũ kỹ sư tại PCCC Hoàng Phát sẽ tổng hợp và phân tích toàn diện theo hệ thống tiêu chuẩn kỹ thuật Việt Nam ngay dưới đây.

1. Cơ Sở Pháp Lý & Các Tiêu Chuẩn Áp Dụng Cho Cụm Bơm PCCC

Quy trình thẩm duyệt, tính toán công suất và nghiệm thu trạm bơm chữa cháy tại Việt Nam được điều chỉnh bởi hệ thống văn bản pháp lý chặt chẽ:

• TCVN 7336:2021: Phòng cháy chữa cháy – Hệ thống chữa cháy tự động bằng nước và bọt – Yêu cầu thiết kế và lắp đặt.

• TCVN 2622:1995: Phòng cháy, chống cháy cho nhà và công trình – Yêu cầu thiết kế.

• QCVN 06:2022/BXD (và các thông tư sửa đổi bổ sung): Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình.

• TCVN máy bơm PCCC (TCVN 8531:2010): Máy bơm cánh dẫn – Yêu cầu kỹ thuật cấp II.

Bất kỳ sự sai lệch nào so với hồ sơ thiết kế đã được Cục hoặc Phòng Cảnh sát PCCC và CNCH thẩm duyệt đều khiến công trình không đủ điều kiện cấp biên bản nghiệm thu đưa vào khai thác.

2. Quy Định Công Suất Bơm: Cách Tính Lưu Lượng (Q) & Cột Áp (H)

Quy định công suất bơm không được ước lượng theo cảm tính mà phải căn cứ vào kết quả tính toán thủy lực của khoang cháy nguy hiểm nhất trong công trình.

2.1. Xác định lưu lượng nước chữa cháy (Q)

Lưu lượng máy bơm chính (Q bơm) phải đáp ứng tổng nhu cầu dùng nước đồng thời lớn nhất:

Q_bơm ≥ Q_chữa cháy ngoài nhà + Q_chữa cháy trong nhà + Q_Sprinkler/Drencher

• Hệ thống chữa cháy vách tường: Thường tính toán từ 1 đến 2 họng phun hoạt động đồng thời (mỗi lăng phun đạt lưu lượng 2.5 L/s hoặc 5 L/s).

• Hệ thống Sprinkler tự động: Lưu lượng phụ thuộc vào nhóm nguy cơ cháy của công trình (tính theo mật độ phun từ 0.08 L/(s.m2) đến 0.24 L/(s.m2) trên diện tích bảo vệ tính toán từ 120 m2 đến 240 m2.

• Hệ số an toàn: Lưu lượng máy bơm bắt buộc phải duy trì được tối thiểu 150% lưu lượng định mức ở mức cột áp không thấp hơn 65% cột áp định mức theo đường đặc tính thủy lực.

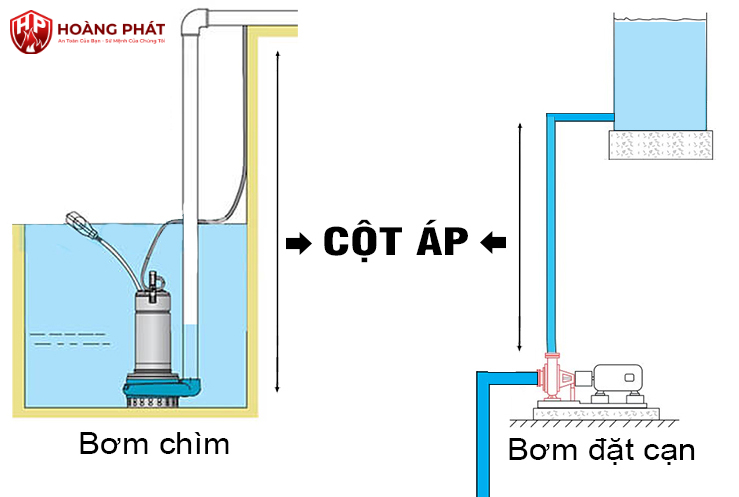

2.2. Xác định cột áp / Áp lực bơm (H)

Áp lực đẩy của máy bơm được xác định theo công thức:

H = H_hh + H_tt + H_td

• H_hh (Chiều cao hình học): Độ cao tính từ mực nước thấp nhất trong bể chứa đến thiết bị chữa cháy ở tầng cao nhất/xa nhất.

• H_tt (Tổn thất áp lực): Bao gồm tổn thất ma sát dọc theo chiều dài đường ống và tổn thất cục bộ qua các phụ kiện (van chặn, côn thu, cút cong, tê, đồng hồ).

• H_td (Áp lực tự do): Áp lực dư tối thiểu tại vòi phun xa nhất (đối với Sprinkler thông thường ≥ 0.5 - 1 Bar, đối với lăng phun vách tường ≥ 2.5 Bar.

3. Tiêu Chuẩn Lắp Đặt Máy Bơm Chữa Cháy Chi Tiết

Khâu lắp đặt trạm bơm đòi hỏi phải tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật từ không gian phòng máy đến hệ thống đường ống kết nối.

3.1. Yêu Cầu Về Phòng Đặt Máy Bơm

• Vị trí bố trí: Phòng bơm chữa cháy phải đặt tại tầng 1, tầng hầm 1 hoặc trong một công trình nhà tách rời độc lập.

• Lối thoát hiểm: Phòng bơm phải có cửa thoát nạn mở trực tiếp ra ngoài trời hoặc thông ra hành lang thoát nạn có lối dẫn ra bên ngoài an toàn. Cửa phòng bơm phải là cửa chống cháy đạt giới hạn chịu lửa tối thiểu EI60.

• Hệ thống thông gió & chiếu sáng: Có quạt hút/thổi thông gió cưỡng bức để giải nhiệt cho động cơ diesel và thông thoáng khí thải. Luôn trang bị hệ thống đèn chiếu sáng sự cố và đèn Exit tự động duy trì nguồn khi mất điện.

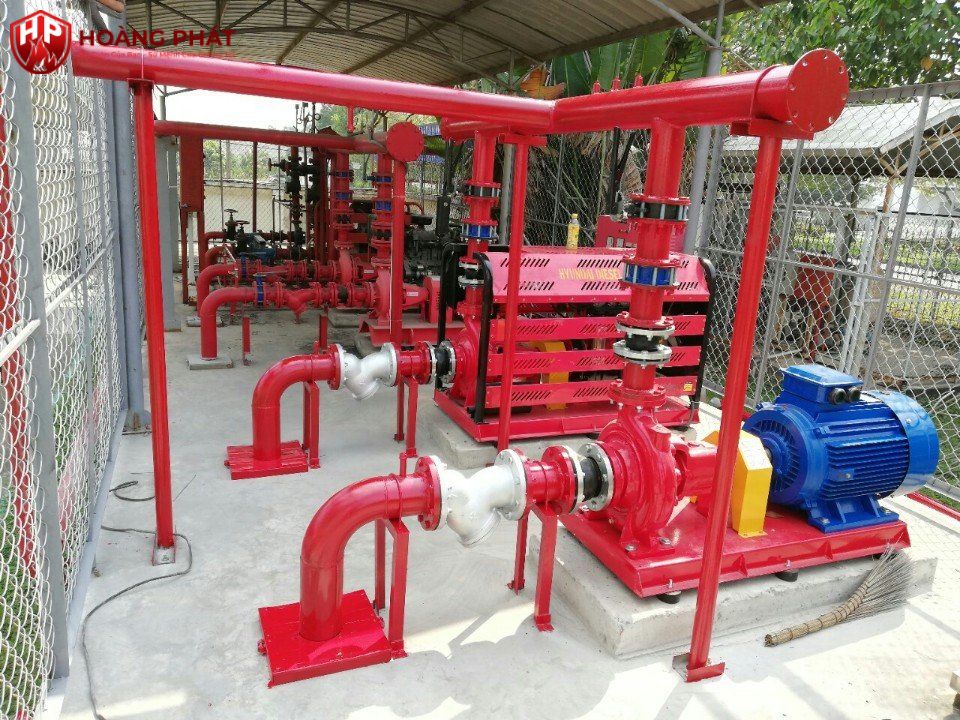

3.2. Tiêu Chuẩn Bệ Móng & Khớp Nối Chống Rung

• Bệ móng bê tông cốt thép: Bệ đặt máy bơm phải được đổ bằng bê tông có mác tối thiểu 200, chiều cao bệ cao hơn sàn hoàn thiện từ 100mm đến 150mm. Trọng lượng khối bệ móng phải bằng tối thiểu 1.5 – 2 lần tổng trọng lượng của cụm máy bơm và động cơ để hấp thụ triệt để lực rung.

• Khớp nối mềm (Flexible Joint): Bắt buộc phải lắp khớp nối mềm cao su chịu áp lực cao tại cả hai đầu hút và đầu đẩy của từng máy bơm nhằm ngăn ngừa rung động truyền từ đầu bơm sang hệ thống đường ống cố định gây nứt mối hàn hoặc vỡ van.

3.3. Quy Chuẩn Kỹ Thuật Tuyến Ống Hút & Ống Đẩy

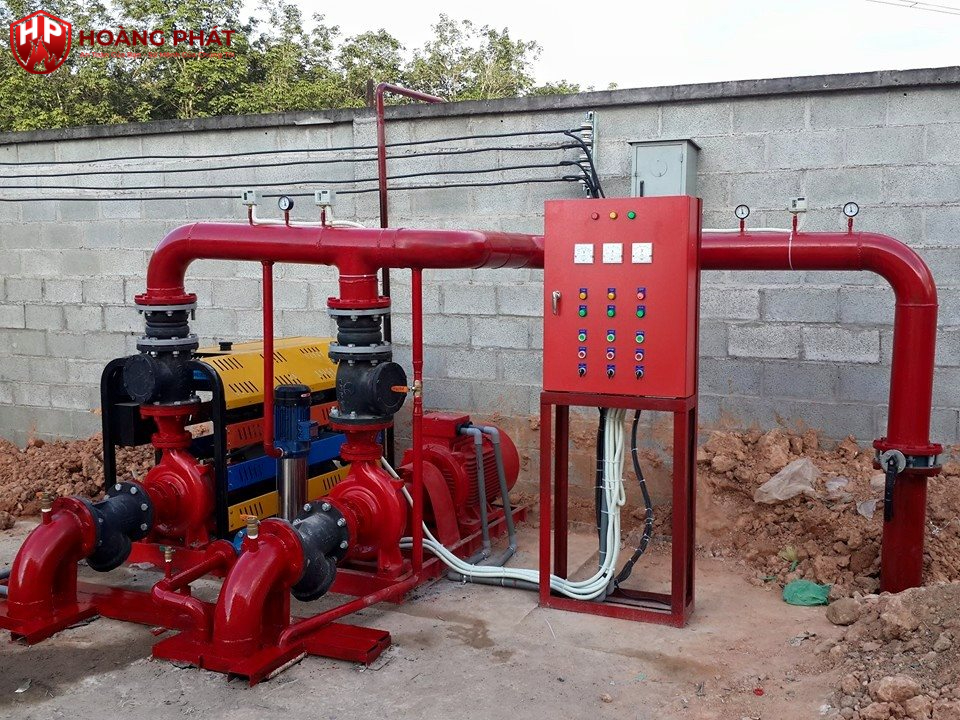

4. Tiêu Chuẩn Tủ Điều Khiển Bơm PCCC

Tủ điều khiển bơm là bộ não chỉ huy vận hành toàn bộ cụm máy bơm, cần đáp ứng các điều kiện khắt khe:

• Tích hợp hai chế độ vận hành: Chế độ Tự Động (Auto) và Chế độ Bằng Tay (Manual). Ở trạng thái bình thường, tủ luôn đặt ở chế độ Auto.

• Cơ chế khởi động ưu tiên:

  • Bơm bù áp tự động khởi động khi áp lực tụt nhẹ và tự ngắt khi áp lực đạt mức cài đặt.

  • Bơm chính chạy điện tự động khởi động khi áp lực tụt sâu do mở họng chữa cháy hoặc Sprinkler vỡ. Lưu ý: Theo chuẩn TCVN, bơm chữa cháy chính khi đã khởi động thì không được tự động dừng lại theo áp suất, mà chỉ dừng khi có sự can thiệp dừng bằng tay của người chỉ huy.

  • Trong trường hợp bơm điện không khởi động sau 10 – 15 giây (do mất điện hoặc sự cố mạch), tủ phải tự động xuất lệnh đề nổ máy bơm Diesel dự phòng.

• Cấp bảo vệ vỏ tủ: Vỏ tủ sơn tĩnh điện đạt chuẩn tối thiểu IP54, có đồng hồ vôn kế, ampe kế, đèn báo pha, đèn báo trạng thái từng bơm và còi còi báo lỗi nguồn/sự cố ắc quy.

5. Những Lỗi Thường Gặp Khiến Cụm Bơm Trượt Nghiệm Thu Thực Địa

Quá trình kiểm tra thực tế của cơ quan Cảnh sát PCCC thường tập trung vào khả năng vận hành tự động và thông số đo kiểm. Những lỗi khiến công trình bị lập biên bản gồm:

1. Lắp sai côn thu ở đầu hút: Dùng côn thu đồng tâm cho ống hút ngang khiến bọt khí tích tụ ở đỉnh nón, gây hiện tượng xâm thực (Cavitation) phá hỏng cánh bơm và làm tụt áp.

2. Thiếu bơm Diesel dự phòng: Công trình thuộc diện bắt buộc cụm bơm chữa cháy nhưng chỉ lắp duy nhất một bơm điện hoặc bơm diesel công suất nhỏ không đồng bộ.

3. Ắc quy khởi động bơm diesel bị chai: Sử dụng ắc quy kém chất lượng, không đấu nối bộ sạc ngâm tự động dẫn đến việc động cơ diesel không thể đề nổ khi cúp điện.

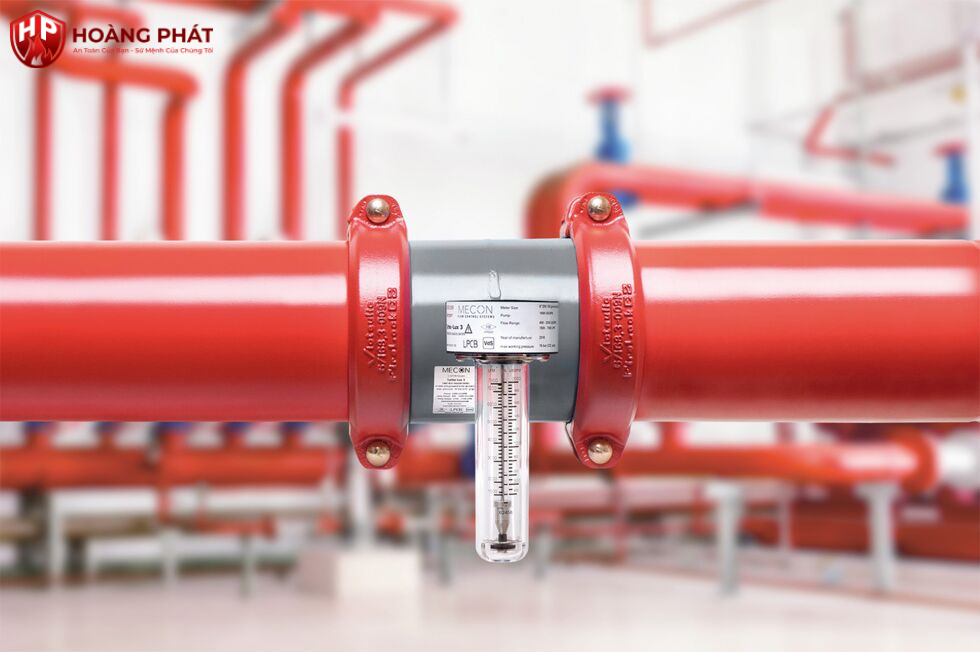

4. Không có đường ống tuần hoàn giải nhiệt / Ống thử lưu lượng: Thiếu van giảm áp xả tràn hoặc đường hồi nước về bể chứa khiến buồng bơm bị quá nhiệt khi chạy kiểm tra đóng kín van đẩy.

6. PCCC Hoàng Phát – Đơn Vị Thi Công Cụm Bơm PCCC Chuẩn Nghiệm Thu 100%

Lựa chọn đơn vị thiết kế và lắp đặt máy bơm chữa cháy thiếu am hiểu tiêu chuẩn TCVN sẽ khiến doanh nghiệp đối mặt với rủi ro phải đập phá sửa chữa, tốn kém chi phí và chậm tiến độ cấp phép hoạt động.

PCCC Hoàng Phát là đối tác chuyên sâu chuyên cung cấp giải pháp trọn gói cho trạm bơm cứu hỏa công nghiệp:

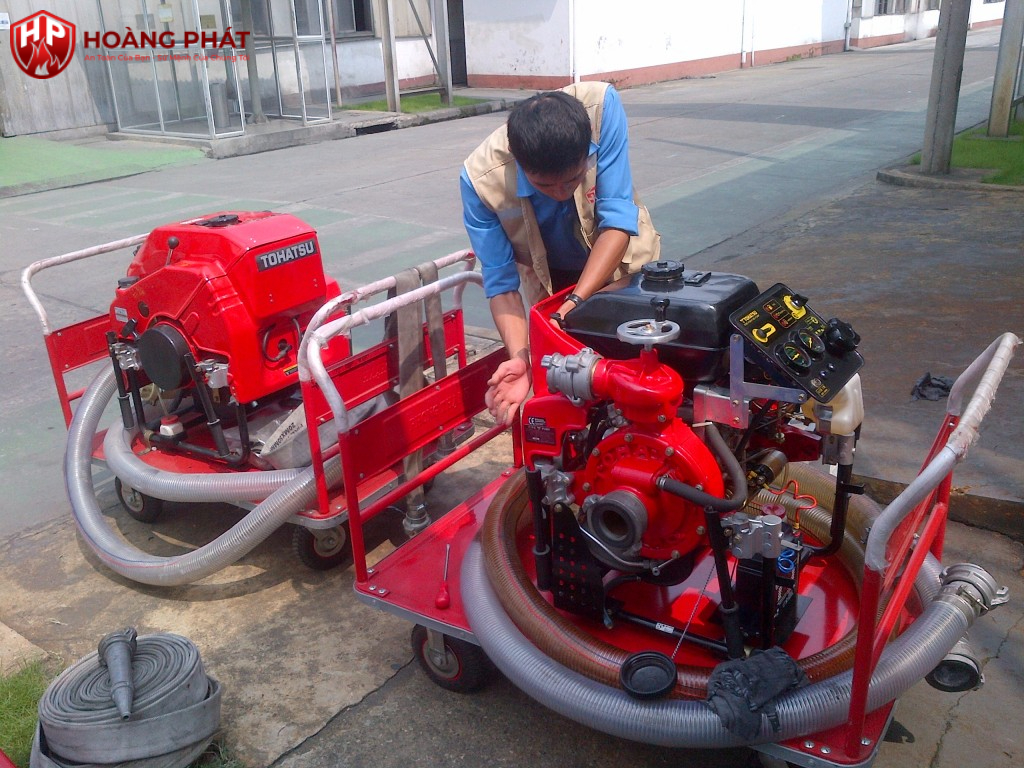

• Thiết bị chính hãng, kiểm định minh bạch: Phân phối các dòng máy bơm Pentax, Ebara, Tohatsu, Inter với đầy đủ CO/CQ, biên bản kiểm định phương tiện PCCC của Cục Cảnh sát PCCC và CNCH.

• Tính toán thủy lực chuẩn quy chuẩn: Đội ngũ kỹ sư cơ điện (MEP) giàu kinh nghiệm trực tiếp bóc tách bản vẽ, lập bảng tính tổn thất cột áp chính xác, cam kết lưu lượng và cột áp đạt 100% yêu cầu thẩm duyệt.

• Gia công lắp đặt trọn gói: Lắp ráp cụm bệ đế khung thép chịu lực, thi công hệ thống đường ống hút/xả, đấu nối tủ điều khiển PLC thông minh, chạy thử nghiệm tải và bàn giao vận hành trơn tru.

• Đồng hành nghiệm thu thực địa: Hỗ trợ chủ đầu tư hoàn thiện hồ sơ hoàn công, có mặt trực tiếp cùng đoàn kiểm tra liên ngành để tiến hành chạy thử thực địa, đảm bảo công trình vượt qua vòng nghiệm thu PCCC nhanh chóng.
