Hướng Dẫn Lắp Đặt & Đấu Nối Còi Báo Cháy Đúng Kỹ Thuật (Kèm Sơ Đồ)

1 Lượt xem

Việc lắp đặt còi báo cháy đúng kỹ thuật là bước cuối cùng nhưng lại quan trọng nhất để biến một hệ thống báo động trên bản vẽ trở thành "người gác cửa" thực thụ.

Tại Hoàng Phát, chúng tôi tin rằng một hệ thống an toàn không chỉ đến từ thiết bị chất lượng mà còn từ sự tỉ mỉ trong từng mối nối và vị trí đặt còi. Bài viết này sẽ chia sẻ chi tiết sơ đồ đấu nối và quy trình thi công thực tế từ đội ngũ kỹ thuật viên của chúng tôi. Hãy cùng khám phá để đảm bảo hệ thống báo động của bạn luôn sẵn sàng bảo vệ những gì quan trọng nhất.

Vì sao phải lắp đặt còi báo cháy đúng kỹ thuật?

Việc lắp đặt còi báo cháy đúng kỹ thuật không chỉ đơn thuần là gắn một thiết bị lên tường, mà là đảm bảo "sợi dây liên lạc" cuối cùng giữa hệ thống và con người luôn thông suốt.

Dưới đây là những lý do vì sao phải đảm bảo kỹ thuật trong quy trình lắp đặt:

1. Đảm bảo khả năng cảnh báo "không điểm mù"

Âm thanh báo cháy cần phải vượt qua được tiếng ồn nền của máy móc, tivi hay tiếng điều hòa. Nếu lắp đặt sai vị trí hoặc sai cao độ, sóng âm sẽ bị triệt tiêu bởi vật cản, dẫn đến việc người ở trong phòng kín hoặc khu vực xa không nghe thấy báo động, gây nguy hiểm trực tiếp đến tính mạng.

2. Tránh hư hỏng và cháy mạch tủ trung tâm

Còi báo cháy là thiết bị tiêu thụ điện năng. Việc đấu nối còi báo cháy sai cực tính hoặc sai điện áp (như cắm còi 12V vào nguồn 24V) có thể gây chập cháy thiết bị ngay lập tức, thậm chí làm hỏng toàn bộ bảng điều khiển của tủ trung tâm báo cháy – bộ phận đắt tiền nhất hệ thống.

3. Duy trì tính giám sát của hệ thống (Lỗi hở mạch)

Trong hệ thống báo cháy chuyên dụng, tủ trung tâm luôn "giám sát" các thiết bị đầu ra. Nếu bạn không lắp đặt đúng kỹ thuật (đặc biệt là quên điện trở cuối tuyến EOL), tủ sẽ báo lỗi Fault liên tục. Điều này khiến hệ thống không thể hoạt động chính xác khi có hỏa hoạn thật sự xảy ra.

4. Đảm bảo đủ áp suất âm thanh tại cuối đường dây

Khoảng cách lắp đặt càng xa, điện áp càng bị sụt giảm. Nếu kỹ thuật viên không tính toán tiết diện dây và công suất phù hợp, còi ở xa nhất sẽ kêu rất yếu hoặc không kêu. Việc lắp đặt đúng kỹ thuật giúp duy trì mức âm lượng tối thiểu 65dB - 75dB tại mọi điểm theo tiêu chuẩn PCCC.

5. Đủ điều kiện nghiệm thu và vận hành hợp pháp

Cơ quan chức năng sẽ kiểm tra rất kỹ cao độ, sơ đồ đấu nối và tem kiểm định của thiết bị. Lắp đặt sai chuẩn đồng nghĩa với việc công trình không được nghiệm thu, gây đình trệ hoạt động kinh doanh và lãng phí chi phí sửa chữa lại từ đầu.

>>> Xem thêm: Tư Vấn Lắp Đặt Đèn Báo Cháy Cho Từng Khu Vực (Nhà Xưởng, Chung Cư, Văn Phòng)

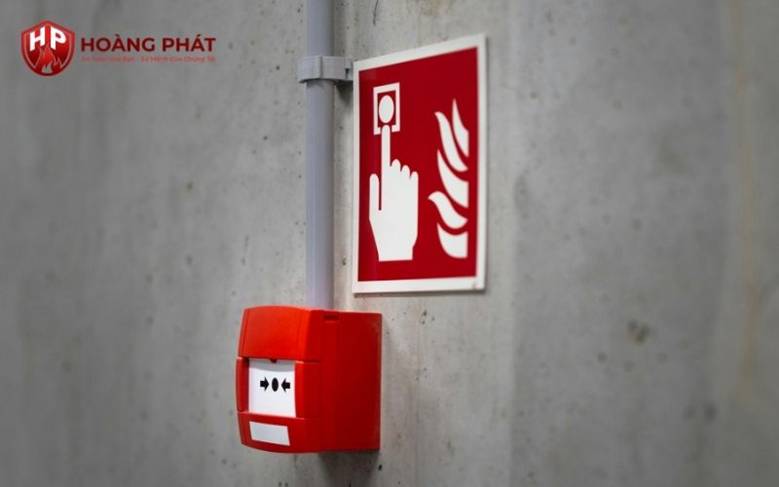

Chuẩn bị trước khi lắp còi báo cháy

Để quy trình lắp đặt còi báo cháy diễn ra an toàn, nhanh chóng và tránh các sai sót gây hỏng hóc hệ thống, bước chuẩn bị là cực kỳ quan trọng. Dưới đây là các bước chuẩn bị kỹ thuật mà bạn cần thực hiện:

Chuẩn bị dụng cụ thi công chuyên dụng

Việc sử dụng đúng công cụ giúp mối nối chắc chắn và đảm bảo thẩm mỹ cho công trình:

Thiết bị đo: Đồng hồ vạn năng (VOM) để đo thông mạch và kiểm tra điện áp (12V/24V).
Dụng cụ cầm tay: Máy khoan bê tông, kìm tuốt dây chuyên dụng (tránh làm đứt lõi đồng), tua vít cách điện.
Vật tư phụ: Băng keo điện chống cháy hoặc đầu cos nối dây, vít nở, ống luồn dây chịu nhiệt.

Lựa chọn dây tín hiệu đạt chuẩn

Dây dẫn là "huyết mạch" của hệ thống báo cháy. Bạn không nên sử dụng các loại dây điện thông thường.

Loại dây: Sử dụng dây tín hiệu chống cháy hoặc chậm cháy (thường là loại 2 lõi, tiết diện từ 1.0mm² đến 1.5mm² tùy khoảng cách).
Tiêu chuẩn: Dây nên có lớp bọc chống nhiễu để đảm bảo tín hiệu truyền từ tủ trung tâm đến còi luôn ổn định, không bị chập chờn.

Kiểm tra thông số và tình trạng thiết bị

Trước khi đưa thiết bị lên vị trí cao, hãy kiểm tra kỹ:

Điện áp hoạt động: Xác định còi sử dụng nguồn 24VDC (phổ biến trong PCCC chuyên nghiệp) hay 12VDC (thường dùng cho hệ thống báo động chống trộm). Việc cấp sai điện áp sẽ làm cháy thiết bị ngay lập tức.
Tem kiểm định: Đảm bảo còi có đầy đủ tem kiểm định PCCC của cơ quan chức năng để phục vụ công tác nghiệm thu sau này.
Thử thiết bị: Có thể dùng bình ắc quy hoặc bộ nguồn rời để thử tiếng còi một cách nhanh chóng, đảm bảo thiết bị không bị lỗi âm thanh.

Khảo sát hiện trạng thực tế tại công trình

Đây là bước mà Hoàng Phát luôn ưu tiên hàng đầu:

Đo khoảng cách: Tính toán chiều dài đường dây từ tủ trung tâm đến vị trí còi xa nhất để dự phòng mức độ sụt áp.
Kiểm tra vật cản: Xác định các điểm có vách ngăn dày hoặc máy móc ồn ào để điều chỉnh loại còi có công suất phù hợp.

Hướng dẫn lắp đặt và đấu nối còi báo cháy đúng kỹ thuật

Sau khi đã chuẩn bị đầy đủ dụng cụ và thiết bị, chúng ta sẽ bắt tay vào quy trình thực hiện. Để lắp đặt còi báo cháy vừa đảm bảo thẩm mỹ, vừa đúng tiêu chuẩn PCCC, bạn hãy thực hiện theo 3 bước chi tiết dưới đây:

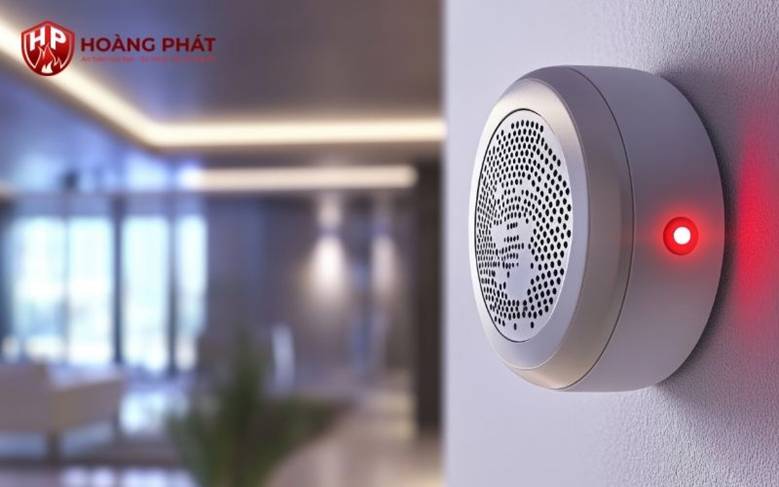

Bước 1: Chọn vị trí lắp đặt tối ưu theo tiêu chuẩn

Vị trí lắp đặt không chỉ ảnh hưởng đến khả năng nghe thấy báo động mà còn quyết định tính hợp lệ khi nghiệm thu.

Độ cao tiêu chuẩn: Lắp đặt còi ở độ cao từ 2.2m – 2.5m tính từ mặt sàn. Đây là khoảng cách tối ưu để âm thanh lan tỏa rộng và tránh các va chạm vật lý không đáng có.
Vị trí ưu tiên: Lắp tại các khu vực hành lang, sảnh chung hoặc gần cửa thoát hiểm. Đối với các phòng có độ cách âm cao (phòng họp, phòng ngủ), nên lắp còi ngay phía trên cửa ra vào hoặc bên trong phòng.
Lưu ý khoảng cách: Khoảng cách giữa các còi thường từ 15m - 25m. Tuy nhiên, tại Hoàng Phát, chúng tôi luôn khuyến nghị khảo sát thực tế độ ồn nền của máy móc để điều chỉnh mật độ còi cho phù hợp.

Bước 2: Hướng dẫn đấu nối dây tín hiệu chi tiết (Kèm sơ đồ)

Đây là bước kỹ thuật quan trọng nhất. Hầu hết các hệ thống báo cháy hiện nay sử dụng nguồn 24VDC.

2.1. Xác định cực tính dây dẫn

Còi báo cháy điện tử thường có phân biệt cực tính. Nếu đấu ngược, còi sẽ không hoạt động hoặc hỏng mạch.

Dây Dương (+): Thường là dây đỏ, nối vào chân Signal (+) hoặc B+ trên tủ trung tâm.
Dây Âm (-): Thường là dây đen, nối vào chân Signal (-) hoặc B-.

2.2. Sơ đồ đấu nối song song (Parallel Wiring)

Để đảm bảo tất cả còi cùng kêu khi có sự cố, bạn phải đấu nối theo sơ đồ song song từ còi này sang còi khác:

Kéo cặp dây tín hiệu từ tủ trung tâm đến còi thứ nhất.
Tại còi thứ nhất, đấu nối tiếp cặp dây sang còi thứ hai, và tiếp tục cho đến còi cuối cùng.
Lưu ý đặc biệt: Tại còi cuối cùng của nhánh (Zone), bạn phải lắp một điện trở cuối tuyến (EOL Resistor). Điện trở này giúp tủ trung tâm giám sát được tình trạng đứt dây hoặc ngắn mạch trên đường truyền.

Bước 3: Cố định thiết bị và kiểm tra vận hành

Cố định đế còi: Sử dụng vít nở để bắt chặt đế còi vào vị trí đã chọn. Đảm bảo đế cân đối và không bị rung lắc.
Kết nối thân còi: Gắn phần thân còi vào đế và xoay nhẹ theo chiều kim đồng hồ cho đến khi khớp hoàn toàn.
Test hệ thống: * Kích hoạt báo cháy thử nghiệm từ tủ trung tâm hoặc nút nhấn khẩn cấp.
- Dùng đồng hồ VOM kiểm tra điện áp tại còi xa nhất (đảm bảo không bị sụt áp quá thấp dưới 18V).
- Kiểm tra âm lượng tại các điểm khuất xem có đạt ngưỡng 65dB - 75dB hay không.

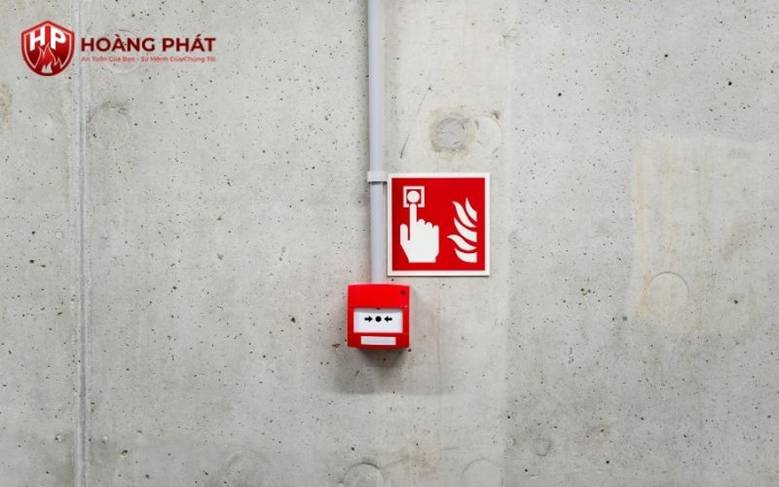

Các lỗi thường gặp và cách phòng tránh khi lắp đặt

Trong quá trình thi công, ngay cả những sai sót nhỏ nhất cũng có thể khiến hệ thống báo động mất tác dụng khi gặp sự cố thực tế. Dưới đây là tổng hợp các lỗi phổ biến thường gặp, cùng với giải pháp phòng tránh triệt để để đảm bảo quy trình lắp đặt còi báo cháy đạt chuẩn.

1. Lỗi đấu ngược cực tính (Wrong Polarity)

Đây là lỗi phổ biến nhất khi lắp đặt các loại còi báo cháy điện tử.

Hiện tượng: Còi không kêu khi kích hoạt báo động, hoặc tủ trung tâm báo lỗi "Fault" tại nhánh (Zone) đó.
Cách phòng tránh: * Sử dụng dây dẫn có màu biệt lập (thường là Đỏ cho cực Dương, Đen cho cực Âm).
- Dùng đồng hồ vạn năng (VOM) kiểm tra chính xác điện áp tại đầu dây trước khi gắn còi vào đế.

2. Lỗi sụt áp trên đường dây (Voltage Drop)

Xảy ra khi khoảng cách từ tủ trung tâm đến còi quá xa hoặc tiết diện dây dẫn quá nhỏ.

Hiện tượng: Còi ở gần tủ kêu to, nhưng còi ở cuối nhánh kêu rất yếu, rè hoặc không kêu.
Cách phòng tránh: * Tính toán tiết diện dây phù hợp với khoảng cách (thường sử dụng dây $1.5mm^2$ cho các tuyến dây dài).
- Lưu ý từ Hoàng Phát: Chúng tôi luôn khảo sát khoảng cách thực tế để tư vấn loại dây và số lượng còi phù hợp, tránh tình trạng nguồn yếu không đủ kích hoạt thiết bị.

3. Quên hoặc lắp sai điện trở cuối tuyến (EOL Resistor)

Điện trở cuối tuyến là thành phần bắt buộc để tủ trung tâm "giám sát" tình trạng đường dây.

Hiện tượng: Tủ báo cháy liên tục báo lỗi hở mạch (Open Circuit) dù còi vẫn có thể kêu khi test thủ công.
Cách phòng tránh: * Chỉ lắp điện trở ở thiết bị cuối cùng trên mỗi nhánh.
- Không đấu trực tiếp điện trở vào cổng tín hiệu trên tủ trung tâm (vì như vậy tủ sẽ không giám sát được đoạn dây đi đến còi).

4. Nhiễu tín hiệu do đi chung đường ống điện lực

Hiện tượng: Còi thỉnh thoảng phát ra âm thanh lạ hoặc hệ thống báo cháy giả không rõ nguyên nhân.
Cách phòng tránh: * Tuyệt đối không đi dây báo cháy chung ống luồn hoặc máng cáp với dây điện lực 220V/380V.
- Sử dụng dây tín hiệu có lớp bọc kim loại chống nhiễu nếu lắp đặt trong môi trường nhà xưởng có nhiều máy móc công suất lớn.

5. Chọn sai điện áp thiết bị

Hiện tượng: Còi bị cháy mạch ngay lập tức khi vừa cấp nguồn.
Cách phòng tránh: * Kiểm tra kỹ thông số trên thân còi và đầu ra của tủ trung tâm. Đảm bảo sự đồng nhất giữa thiết bị 12VDC (thường dùng cho báo động chống trộm) và 24VDC (tiêu chuẩn PCCC chuyên nghiệp).

>>> Xem thêm: Tiêu Chuẩn Lắp Đặt Đèn Báo Cháy PCCC Mới Nhất (TCVN 3890:2023)

Dịch vụ lắp đặt còi báo cháy chuyên nghiệp tại Hoàng Phát

Trong kỷ nguyên của những tiêu chuẩn an toàn khắt khe, việc sở hữu một hệ thống báo cháy đúng luật không chỉ là nghĩa vụ pháp lý mà còn là lời cam kết bảo vệ tính mạng và tài sản. Tại Hoàng Phát, chúng tôi không chỉ bán thiết bị, chúng tôi cung cấp sự an tâm tuyệt đối thông qua dịch vụ lắp đặt còi báo cháy chuyên nghiệp, tận tâm.

Vì sao nên chọn dịch vụ lắp đặt tại Hoàng Phát?

Đội ngũ chuyên môn cao: Kỹ thuật viên của chúng tôi am hiểu tường tận các quy định TCVN và QCVN mới nhất, đảm bảo hệ thống của bạn luôn đạt chuẩn nghiệm thu.
Thiết bị chính hãng 100%: Mọi loại còi, đèn báo đều có đầy đủ tem kiểm định PCCC, giấy chứng nhận xuất xứ (CO/CQ) minh bạch.
Thi công an toàn - thẩm mỹ: Quy trình đi dây, đấu nối được thực hiện tỉ mỉ, sử dụng ống luồn chống cháy chuyên dụng, đảm bảo tính ổn định lâu dài và thẩm mỹ cho công trình.
Hỗ trợ kỹ thuật 24/7: Chúng tôi luôn đồng hành cùng khách hàng từ khâu khảo sát, thi công đến bảo trì định kỳ, xử lý mọi sự cố phát sinh trong thời gian ngắn nhất.

Đừng để những lỗi đấu nối nhỏ hay vị trí lắp đặt sai làm ảnh hưởng đến sự an toàn của cả một tòa nhà. Hãy để các chuyên gia của PCCC Hoàng Phát giúp bạn hoàn thiện hệ thống báo động một cách chuyên nghiệp và tiết kiệm nhất.

THÔNG TIN LIÊN HỆ:

Địa chỉ: 497/10/3 Đường Hiệp Thành, KP 2, Phường Hiệp Thành, Quận 12, TP HCM
Hoặc: Khu 5 thị trấn Trạm Trôi, huyện Hoài Đức, TP.Hà Nội
Hotline: 0965 072 074
Email: phongchayhoangphat@gmail.com
Website: www.pccchoangphat.com

Một số câu hỏi thường gặp

1. Tại sao còi báo cháy của tôi kêu rất bé?

Trả lời: Thường do sụt áp trên đường dây quá dài hoặc tiết diện dây nhỏ không đủ tải. Bạn cần kiểm tra lại tiết diện dây hoặc bổ sung bộ nguồn phụ cho hệ thống.

2. Có thể dùng dây điện dân dụng để lắp còi báo cháy không?

Trả lời: Không nên. Theo tiêu chuẩn PCCC, bạn bắt buộc phải dùng dây tín hiệu chống cháy (hoặc chậm cháy) luồn trong ống bảo vệ chuyên dụng để đảm bảo hệ thống vẫn hoạt động khi có hỏa hoạn.

3. Tại sao tủ báo cháy cứ báo lỗi dù còi vẫn kêu?

Trả lời: Do bạn chưa lắp điện trở cuối tuyến (EOL) ở thiết bị cuối cùng. Tủ trung tâm không nhận diện được vòng lặp kín nên sẽ báo lỗi đứt dây hoặc lỗi giám sát.

4. Một nhánh (Zone) có thể lắp tối đa bao nhiêu còi?

Trả lời: Số lượng phụ thuộc vào công suất dòng định mức của tủ trung tâm (thường là 1.5A - 2A). Lắp quá nhiều sẽ gây quá tải mạch điều khiển.

5. Lắp ngược cực âm (-) và dương (+) có cháy còi không?

Trả lời: Với còi điện tử hiện đại, lắp ngược thường còi sẽ không kêu hoặc tủ báo lỗi. Tuy nhiên, việc đấu ngược lâu dài có thể làm hỏng linh kiện bên trong hoặc gây nhiễu toàn hệ thống.
