Tiêu Chuẩn Còi Báo Cháy Theo TCVN Mới Nhất Và Cách Lắp Đặt

Tiêu Chuẩn Lắp Đặt Còi Báo Cháy PCCC (TCVN): Âm Lượng & Vị Trí

2 Lượt xem

Việc nắm vững các tiêu chuẩn còi báo cháy theo quy định hiện hành không chỉ giúp công trình của bạn đảm bảo tính pháp lý khi nghiệm thu mà còn là yếu tố then chốt để bảo vệ an toàn tính mạng.

Bằng kinh nghiệm thực tế trong việc tư vấn và thi công hệ thống PCCC, Hoàng Phát sẽ cùng bạn làm rõ các quy định mới nhất về cấp độ âm thanh (dB) và cao độ lắp đặt chuẩn xác nhất. Hãy cùng khám phá để đảm bảo hệ thống của bạn luôn vận hành tối ưu và tuân thủ đúng luật định.

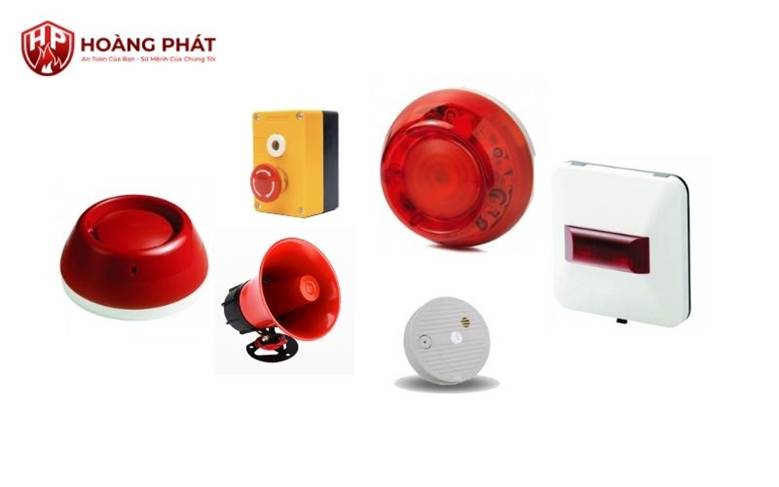

Tổng quan các quy định TCVN về thiết bị báo động bằng âm thanh

Hệ thống báo động bằng âm thanh không chỉ đơn thuần là tiếng ồn, mà là một ngôn ngữ khẩn cấp được quy định chặt chẽ bởi các tiêu chuẩn quốc gia.

Các văn bản pháp luật căn cứ

Hiện nay, việc trang bị và lắp đặt còi báo cháy tại Việt Nam chủ yếu dựa trên các văn bản cốt lõi sau:

TCVN 3890:2023: Tiêu chuẩn về trang bị, bố trí, kiểm tra và bảo dưỡng phương tiện PCCC cho nhà và công trình. Đây là văn bản mới nhất quy định cụ thể loại công trình nào cần trang bị hệ thống báo cháy tự động.
TCVN 5738:2021: Tiêu chuẩn kỹ thuật về hệ thống báo cháy tự động - Yêu cầu thiết kế. Văn bản này quy định rất kỹ về cách bố trí các thiết bị đầu ra như còi, chuông, đèn báo.
QCVN 06:2022/BXD: Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình, xác định các yêu cầu về thoát nạn và thông tin báo động.

Mục đích và yêu cầu chung

Theo các tiêu chuẩn này, thiết bị báo động âm thanh phải đáp ứng các tiêu chí "Bao phủ - Rõ ràng - Tin cậy":

Tính bao phủ: Tín hiệu báo động phải được truyền đến mọi điểm trong tòa nhà, kể cả những khu vực kín như nhà vệ sinh, kho bãi hay phòng kỹ thuật.
Tính phân biệt: Âm thanh báo cháy phải có đặc điểm riêng biệt (tần số, nhịp điệu) để không bị nhầm lẫn với các âm thanh thông báo hoặc âm thanh máy móc vận hành thông thường.
Kiểm định chất lượng: Tất cả các loại còi báo cháy đưa vào công trình đều phải có tem kiểm định PCCC của cơ quan có thẩm quyền, chứng minh thiết bị đủ điều kiện hoạt động dưới tác động của nhiệt độ và độ ẩm cao.

Sự phối hợp giữa âm thanh và hình ảnh

TCVN cũng nhấn mạnh rằng trong các môi trường đặc biệt như nơi có tiếng ồn nền quá lớn (nhà xưởng) hoặc nơi có người khiếm thính, âm thanh báo động phải được lắp đặt kết hợp đồng thời với thiết bị báo động bằng ánh sáng (đèn chớp) để đảm bảo không một ai bị bỏ sót khi có sự cố.

Việc hiểu đúng và áp dụng đủ các tiêu chuẩn này là "chìa khóa" giúp doanh nghiệp vượt qua các kỳ kiểm tra nghiệm thu PCCC một cách thuận lợi. Tuy nhiên, tiêu chuẩn chỉ là khung cơ bản. Để đạt được hiệu quả thực tế, Hoàng Phát luôn khuyến nghị khách hàng cần khảo sát tình trạng cách âm và đặc thù không gian để lựa chọn thiết bị có công suất thực sự tương xứng.

>>> Xem thêm: Tiêu Chuẩn Lắp Đặt Đèn Báo Cháy PCCC Mới Nhất (TCVN 3890:2023)

Yêu cầu khắt khe về cấp độ âm thanh (Decibel - dB)

Theo quy định kỹ thuật, cấp độ âm thanh của thiết bị báo động được tính bằng đơn vị Decibel (dB). Việc đo đạc này thường được thực hiện ở khoảng cách 3m từ thiết bị hoặc tại các điểm xa nhất trong vùng bảo vệ.

Mức âm thanh tối thiểu tại các vị trí làm việc

Để đảm bảo tín hiệu báo động có thể nhận biết được giữa các tiếng ồn sinh hoạt hoặc máy móc:

Quy tắc 15dB: Mức âm thanh báo động phải cao hơn mức âm thanh môi trường (tiếng ồn nền) ít nhất 15dB.
Ngưỡng tối thiểu: Trong bất kỳ trường hợp nào, âm thanh báo cháy không được thấp hơn 65dB.
Trường hợp đặc biệt: Nếu âm thanh môi trường kéo dài và lớn hơn 100dB, bắt buộc phải kết hợp còi với đèn chớp cường độ cao để hỗ trợ cảnh báo trực quan.

Mức âm thanh yêu cầu tại khu vực phòng ngủ

Phòng ngủ là nơi con người ở trạng thái ít cảnh giác nhất, do đó tiêu chuẩn tại đây có yêu cầu cao hơn để đảm bảo khả năng đánh thức tức thì.

Ngưỡng 75dB: Cấp độ âm thanh tối thiểu phải đạt 75dB tại vị trí đầu giường khi tất cả các cửa phòng đều đóng.
Đây là quy định bắt buộc đối với các công trình như khách sạn, bệnh viện, khu chung cư và nhà nghỉ.

Mức âm thanh tối đa để đảm bảo an toàn

Dù cần âm lượng lớn để cảnh báo, nhưng TCVN cũng quy định giới hạn để bảo vệ người thoát nạn:

Tổng mức âm thanh báo động tại bất kỳ điểm nào không được vượt quá 120dB để tránh gây đau tai hoặc làm người dân hoảng loạn, mất phương hướng trong quá trình di chuyển thoát hiểm.

Quy định về vị trí lắp đặt còi báo cháy

Theo các tiêu chuẩn kỹ thuật về thiết kế hệ thống báo cháy, vị trí lắp đặt còi phải đảm bảo hai yếu tố: Độ cao an toàn và Diện tích bao phủ.

3.1. Chiều cao lắp đặt tiêu chuẩn

Để âm thanh lan tỏa đồng đều và tránh bị các vật dụng nội thất hoặc máy móc che khuất, chiều cao lắp đặt còi báo cháy được quy định cụ thể:

Khoảng cách so với trần: Thiết bị nên được lắp đặt cách trần tối thiểu 150mm.
Khoảng cách so với sàn: Chiều cao lắp đặt tiêu chuẩn tính từ mặt sàn đến thiết bị thường dao động từ 2.2m đến 2.5m.
Mục đích: Vị trí này giúp âm thanh truyền đi theo đường thẳng và góc chéo xuống dưới hiệu quả nhất, đồng thời tránh các tác động vật lý vô ý từ con người.

3.2. Mật độ và khoảng cách giữa các thiết bị

Không có một con số cố định cho khoảng cách giữa các còi, vì điều này phụ thuộc vào cấu trúc tường ngăn và độ ồn môi trường. Tuy nhiên, cần tuân thủ các nguyên tắc:

Bao phủ diện rộng: Khoảng cách giữa các còi phải đảm bảo sao cho tại bất kỳ điểm nào trong tòa nhà, cường độ âm thanh báo động vẫn đạt mức tối thiểu (65dB - 75dB) như đã đề cập ở phần trước.
Khu vực chia nhỏ: Với các văn phòng có nhiều vách ngăn hoặc phòng họp cách âm, cần lắp đặt thêm còi phụ bên trong hoặc ngay cửa ra vào để đảm bảo người bên trong luôn nghe rõ tín hiệu.

3.3. Các vị trí bắt buộc lắp đặt còi báo cháy

Hành lang thoát nạn: Đây là vị trí ưu tiên hàng đầu để dẫn dắt mọi người di chuyển đúng hướng.
Gần thang bộ và lối thoát hiểm: Đảm bảo âm thanh lớn nhất tại nơi mọi người tập trung thoát nạn.
Khu vực sản xuất ồn ào: Tại đây, còi báo cháy phải được lắp ở vị trí cao, dễ quan sát và thường bắt buộc phải tích hợp thêm đèn chớp để hỗ trợ cảnh báo.

Hướng dẫn lắp đặt còi báo cháy đạt chuẩn

Quy trình lắp đặt còi báo cháy cần sự tỉ mỉ từ khâu chọn dây dẫn đến khâu cố định thiết bị. Dưới đây là các bước tiêu chuẩn mà đội ngũ kỹ thuật Hoàng Phát thường xuyên áp dụng:

Bước 1: Xác định sơ đồ vị trí

Dựa trên bản vẽ thẩm duyệt PCCC, xác định các điểm lắp đặt đảm bảo khoảng cách giữa các còi từ 15m - 25m tùy không gian.
Ưu tiên các vị trí thông thoáng, gần cửa thoát hiểm và các nút thắt hành lang.

Bước 2: Lựa chọn và đi dây tín hiệu

Loại dây: Sử dụng dây tín hiệu chống nhiễu, chống cháy (thường là loại dây 2x1.0mm² hoặc 2x1.5mm²) để đảm bảo hệ thống vẫn hoạt động khi có hỏa hoạn xảy ra.
Đi dây: Dây dẫn phải được lồng trong ống nhựa chống cháy (ống luồn dây điện) hoặc máng cáp chuyên dụng. Không đi chung dây báo cháy với dây điện lực để tránh nhiễu tín hiệu.

Bước 3: Lắp đặt đế và cố định thiết bị

Cao độ: Tiến hành khoan và bắt vít đế còi ở độ cao tiêu chuẩn từ 2.2m đến 2.5m.
Đấu nối: Nối dây vào các cực (L+, L-) của còi đúng theo sơ đồ của nhà sản xuất. Lưu ý kiểm tra kỹ cực tính nếu sử dụng hệ thống còi điện tử hoặc còi không dây có đế cấp nguồn.

Bước 4: Kiểm tra thông mạch và đo sụt áp

Trước khi gắn còi vào đế, cần dùng đồng hồ đo để kiểm tra thông mạch.
Lưu ý quan trọng: Khoảng cách đi dây càng xa thì điện áp truyền đến còi càng giảm. Kỹ thuật viên phải đảm bảo điện áp tại còi xa nhất vẫn đủ mức tối thiểu (thường là 18V - 24V) để còi phát ra đúng công suất dB tiêu chuẩn.

Bước 5: Cấu hình phân vùng (Zoning) và Test âm

Cài đặt trên tủ trung tâm để còi kêu theo kịch bản (Kêu toàn bộ hoặc kêu theo tầng/khu vực có cháy).
Dùng máy đo độ ồn chuyên dụng để kiểm tra áp suất âm thanh tại các điểm khuất, đảm bảo đạt mức +15dB so với tiếng ồn nền.

>>> Xem thêm: Tư Vấn Lắp Đặt Đèn Báo Cháy Cho Từng Khu Vực (Nhà Xưởng, Chung Cư, Văn Phòng)

Lưu ý quan trọng khi nghiệm thu hệ thống âm thanh báo cháy

Nghiệm thu là bước cuối cùng và cũng là khắt khe nhất để đưa hệ thống vào vận hành chính thức. Để đảm bảo tiêu chuẩn còi báo cháy được cơ quan chức năng chấp thuận, chủ đầu tư và đơn vị thi công cần đặc biệt lưu ý 4 điểm sau:

Kiểm tra tính pháp lý của thiết bị

Đây là yếu tố "tiên quyết" trong mọi hồ sơ nghiệm thu PCCC.

Tem kiểm định: Mọi thiết bị phát tín hiệu âm thanh phải dán tem kiểm định PCCC của Cục Cảnh sát PCCC & CNCH.
Hồ sơ CO/CQ: Phải có đầy đủ giấy chứng nhận xuất xứ và chất lượng (bản gốc hoặc sao y), đảm bảo mã sản phẩm trên thực tế trùng khớp với hồ sơ thẩm duyệt ban đầu.

Đo kiểm áp suất âm thực tế tại "điểm mù"

Cơ quan nghiệm thu sẽ không chỉ đứng dưới còi để nghe, họ sẽ di chuyển đến các vị trí khó nghe nhất.

Kiểm tra khi đóng cửa: Bạn phải đo âm lượng tại các phòng ngủ, phòng làm việc kín khi đã đóng toàn bộ cửa. Nếu âm thanh không đạt mức tối thiểu (như 75dB tại đầu giường ngủ), hệ thống sẽ không đạt chuẩn.
Đo âm nền: Cần đo độ ồn nền khi máy móc trong công trình đang vận hành để chứng minh còi báo cháy vẫn cao hơn ít nhất 15dB.

Kiểm tra kịch bản điều khiển liên động (Logic)

Còi không chỉ cần "kêu", mà phải "kêu đúng lúc và đúng chỗ".

Kịch bản phân vùng: Kiểm tra xem khi có tín hiệu báo cháy tại một tầng, các tầng lân cận (trên và dưới) có phát báo động kịp thời theo kịch bản thoát nạn đã phê duyệt hay không.
Ưu tiên báo động: Âm thanh báo cháy phải có quyền ưu tiên cao nhất, tự động ngắt các hệ thống âm thanh giải trí hoặc loa thông báo công cộng để người dân không bị nhiễu thông tin.

Thử nghiệm với nguồn điện dự phòng

Hệ thống PCCC phải hoạt động ngay cả khi điện lưới bị cắt (thường xảy ra khi có hỏa hoạn).

Thời gian duy trì: Khi ngắt nguồn 220V, hệ thống pin dự phòng (ắc quy) của tủ trung tâm phải đảm bảo cung cấp đủ dòng điện để còi kêu liên tục theo quy định (thường tối thiểu 30 phút).
Độ ổn định: Âm lượng còi không được rè hoặc yếu đi khi chuyển sang dùng nguồn dự phòng.

Việc tuân thủ các tiêu chuẩn còi báo cháy là một quá trình đòi hỏi sự chính xác từ khâu chọn thiết bị đến kỹ thuật thi công tại hiện trường. Một sai sót nhỏ về cao độ hay sụt áp trên đường dây cũng có thể dẫn đến việc chậm trễ nghiệm thu, gây thiệt hại về thời gian và tài chính cho chủ đầu tư.

Dịch vụ lắp đặt còi báo cháy đạt chuẩn tại Hoàng Phát

Trong bối cảnh các quy định về PCCC ngày càng được siết chặt, việc tìm kiếm một đơn vị không chỉ cung cấp thiết bị mà còn am hiểu tường tận các tiêu chuẩn còi báo cháy là vô cùng quan trọng. Hoàng Phát tự hào là người đồng hành tin cậy, giúp doanh nghiệp và gia đình bạn xây dựng "lá chắn âm thanh" an toàn và đúng luật.

Tại sao khách hàng lựa chọn dịch vụ của Hoàng Phát?

Đảm bảo tính pháp lý: 100% thiết bị còi báo cháy do chúng tôi cung cấp đều có đầy đủ tem kiểm định, chứng nhận CO/CQ, giúp quy trình nghiệm thu PCCC của bạn trở nên đơn giản và nhanh chóng.
Kỹ thuật thi công chính xác: Đội ngũ kỹ sư tại Hoàng Phát tính toán kỹ lưỡng từ cao độ lắp đặt đến độ sụt áp trên đường dây, đảm bảo âm thanh bao phủ mọi ngóc ngách, không có "điểm mù" báo động.
Tối ưu hóa chi phí: Chúng tôi không tư vấn thiết bị đắt nhất, chúng tôi tư vấn giải pháp phù hợp nhất. Bằng cách khảo sát thực tế độ ồn và diện tích, Hoàng Phát giúp bạn lựa chọn đúng công suất, tránh lãng phí ngân sách đầu tư.
Hỗ trợ trọn đời: Chế độ bảo hành nghiêm túc và dịch vụ bảo trì định kỳ giúp hệ thống của bạn luôn trong trạng thái sẵn sàng, hoạt động ổn định bất kể thời gian.

Đừng để những sai sót nhỏ về vị trí hay âm lượng làm ảnh hưởng đến sự an toàn của cả công trình. Hãy để các chuyên gia tại PCCC Hoàng Phát giúp bạn tối ưu hóa hệ thống báo động theo đúng tiêu chuẩn hiện hành.

THÔNG TIN LIÊN HỆ:

Địa chỉ: 497/10/3 Đường Hiệp Thành, KP 2, Phường Hiệp Thành, Quận 12, TP HCM
Hoặc: Khu 5 thị trấn Trạm Trôi, huyện Hoài Đức, TP.Hà Nội
Hotline: 0965 072 074
Email: phongchayhoangphat@gmail.com
Website: www.pccchoangphat.com

Một số câu hỏi thường gặp

1. Khoảng cách lắp đặt giữa các còi báo cháy quy định là bao nhiêu?

Trả lời: TCVN không quy định khoảng cách cố định, nhưng yêu cầu âm thanh phải bao phủ mọi điểm với cường độ tối thiểu 65dB hoặc cao hơn âm nền 15dB. Thông thường, khoảng cách dao động từ 15m - 25m tùy cấu trúc phòng.

2. Chiều cao lắp đặt còi báo cháy bao nhiêu là đúng luật?

Trả lời: Thiết bị phải được lắp ở độ cao từ 2.2m đến 2.5m so với mặt sàn và cách trần tối thiểu 150mm để đảm bảo sóng âm lan tỏa tốt nhất.

3. Tại sao nghiệm thu PCCC yêu cầu âm thanh phòng ngủ đạt 75dB?

Trả lời: Đây là ngưỡng âm lượng tối thiểu đủ để đánh thức người đang ngủ sâu, đảm bảo họ có đủ thời gian phản ứng và thoát nạn trong tình trạng khẩn cấp.

4. Có bắt buộc phải lắp còi kèm đèn chớp báo cháy không?

Trả lời: Bắt buộc tại những khu vực có tiếng ồn nền vượt quá 100dB hoặc nơi có người khiếm thính để đảm bảo cảnh báo bằng cả âm thanh lẫn ánh sáng.

5. Còi báo cháy không có tem kiểm định có được nghiệm thu không?

Trả lời: Không. Mọi thiết bị báo động âm thanh đều phải được dán tem kiểm định của cơ quan Công an PCCC mới đủ điều kiện nghiệm thu và đưa vào sử dụng.
