Hướng Dẫn Lắp Đặt & Đấu Nối Đèn Báo Cháy Chi Tiết (Kèm Sơ Đồ)

Lắp đặt đèn báo cháy (bao gồm đèn báo phòng và đèn chớp) là một trong những khâu quan trọng nhất trong việc hoàn thiện hệ thống báo cháy tự động. Một sai sót nhỏ trong quy trình lắp đặt hoặc nối dây điện sai cực có thể khiến toàn bộ hệ thống tê liệt khi có sự cố. Để giúp các kỹ thuật viên và chủ đầu tư nắm vững kỹ thuật, PCCC Hoàng Phát xin chia sẻ bài viết hướng dẫn chi tiết về sơ đồ đấu nối đèn báo cháy và các bước triển khai thực tế, đảm bảo hệ thống luôn sẵn sàng hoạt động ở trạng thái tốt nhất.

1. Chuẩn bị dụng cụ và vật tư kỹ thuật

Trước khi bắt đầu, bạn cần chuẩn bị đầy đủ "đồ nghề" để quá trình thi công diễn ra liên tục và an toàn:

• Thiết bị: Đèn chớp báo cháy (Strobe), Đèn báo phòng (Remote Indicator), Tủ trung tâm báo cháy.

• Vật tư phụ: Dây tín hiệu (loại chống nhiễu/chống cháy 2x0.75mm hoặc 2x1.5mm), ống luồn dây (ống cứng hoặc ống ruột gà).

• Dụng cụ: Kìm tuốt dây, máy khoan tay, tuốc nơ vít, thang chữ A, đồng hồ đo vạn năng (VOM) để kiểm tra tín hiệu.

• Bản vẽ: Sơ đồ bố trí thiết bị đã được thẩm duyệt.

2. Bước 1: Xác định vị trí lắp đặt theo bản vẽ và tiêu chuẩn

Việc xác định vị trí không được làm tùy tiện mà phải tuân thủ nghiêm ngặt TCVN 3890:2023.

• Đối với đèn chớp (Cảnh báo chung): Lắp đặt tại hành lang, lối thoát nạn hoặc các khu vực công cộng. Độ cao lắp đặt lý tưởng là từ 2.0m - 2.5m so với mặt sàn.

• Đối với đèn báo phòng (Cảnh báo riêng): Lắp đặt ngay phía trên cửa ra vào của các phòng (khách sạn, căn hộ, văn phòng). Vị trí này giúp lực lượng cứu hỏa dễ dàng xác định chính xác khu vực đang có đầu báo cháy kích hoạt.

• Lưu ý: Tránh lắp thiết bị sát góc tường hoặc bị che khuất bởi các dầm cột, bảng quảng cáo.

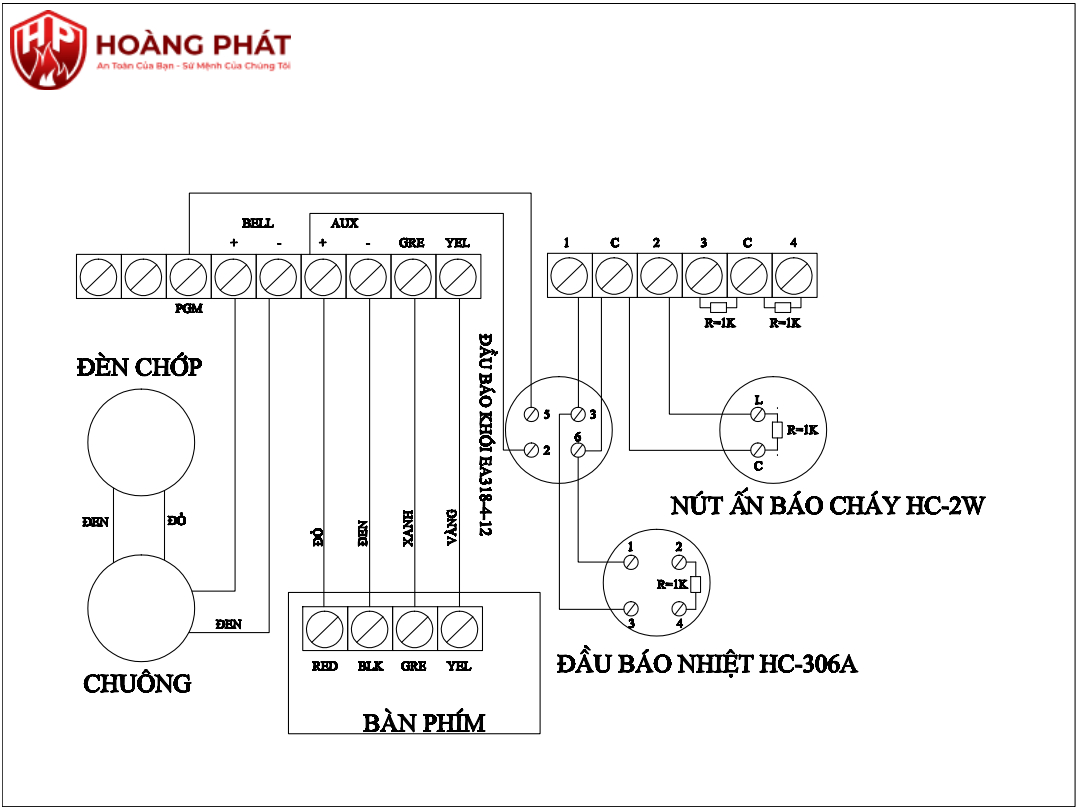

3. Bước 2: Hướng dẫn nối dây điện và sơ đồ đấu nối đèn báo cháy

Đây là bước quan trọng nhất, đòi hỏi sự chính xác tuyệt đối về các cực âm (-) và dương (+).

A. Đấu nối đèn báo phòng (Remote Indicator)

Đèn báo phòng thường được đấu nối song song với đầu báo cháy.

1. Xác định hai chân tín hiệu đèn trên đế đầu báo (thường ký hiệu là chân R và chân C hoặc chân L1).

2. Nối dây điện: Đưa dây từ chân R của đầu báo vào cực dương (+) của đèn, và từ chân còn lại vào cực âm (-) của đèn.

3. Khi đầu báo chuyển sang trạng thái báo động, nó sẽ cấp lệnh cho đèn báo phòng sáng lên.

B. Đấu nối đèn chớp (Strobe/Horn-Strobe)

Đèn chớp thường được đấu nối vào mạch NAC (Notification Appliance Circuit) của tủ trung tâm.

1. Đi dây từ ngõ ra Alarm Bell/Sounder của tủ trung tâm đến vị trí lắp đèn.

2. Tuân thủ đúng cực tính trên sơ đồ đấu nối đèn báo cháy: Dây đỏ nối vào cực (+), dây đen nối vào cực (-).

3. Lưu ý về điện trở cuối tuyến (EOL): Nếu là đèn cuối cùng trong một nhánh, bạn phải lắp điện trở cuối đường dây để tủ trung tâm có thể giám sát lỗi đứt dây (Fault).

4. Bước 3: Lắp đặt thiết bị và kiểm tra tín hiệu với tủ trung tâm

Sau khi đã đi dây và đấu nối, chúng ta tiến hành cố định thiết bị:

1. Cố định đế đèn: Khoan và bắt vít đế đèn chắc chắn lên tường hoặc trần.

2. Lắp thân đèn: Khớp phần thân đèn vào đế theo đúng rãnh kỹ thuật.

3. Kiểm tra tín hiệu: * Bật nguồn tủ trung tâm báo cháy.

   • Sử dụng chế độ "Test" trên tủ hoặc kích hoạt giả lập một đầu báo cháy.

   • Quan sát xem đèn chớp có nháy đúng tần số và đèn báo phòng có sáng rõ hay không.

   • Dùng đồng hồ VOM đo điện áp tại chân đèn để đảm bảo nguồn cấp đủ (thường là 24V DC).

Xem thêm >>  Tiêu Chuẩn Lắp Đặt Đèn Báo Cháy PCCC Mới Nhất (TCVN 3890:2023)

5. Các lỗi thường gặp khi lắp đặt và cách xử lý nhanh

Trong quá trình thi công, PCCC Hoàng Phát đã tổng hợp lại một số lỗi kỹ thuật phổ biến sau:

Việc thực hiện đúng quy trình lắp đặt và hiểu rõ sơ đồ đấu nối đèn báo cháy không chỉ giúp hệ thống hoạt động ổn định mà còn rút ngắn thời gian nghiệm thu công trình. Với đội ngũ kỹ thuật tận tâm, PCCC Hoàng Phát luôn sẵn sàng hỗ trợ quý khách hàng trong việc tư vấn và cung cấp các thiết bị báo cháy đạt chuẩn Bộ Công an. Hotline: 0903 198 995
