Van Góc Chữa Cháy là gì? Cấu tạo, Phân loại và Nguyên lý hoạt động A-Z

Van góc chữa cháy là thiết bị thiết yếu trong hệ thống phòng cháy chữa cháy chuyên nghiệp. Không chỉ đóng vai trò điều tiết dòng nước khẩn cấp, van góc còn ảnh hưởng trực tiếp đến hiệu quả dập lửa và sự an toàn của công trình. Bài viết dưới đây sẽ giúp bạn hiểu rõ về cấu tạo, nguyên lý hoạt động, phân loại, thông số kỹ thuật và ưu điểm của dòng van góc PCCC, từ đó lựa chọn thiết bị phù hợp và bền vững cho hệ thống chữa cháy.

Van góc chữa cháy là gì?

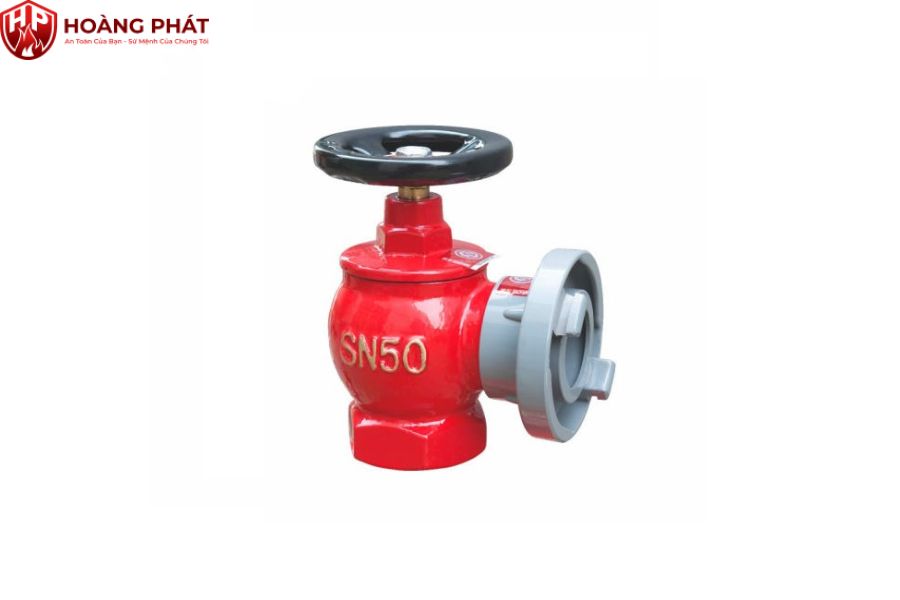

Van góc chữa cháy, còn gọi là van góc PCCC hoặc van góc cứu hỏa, là một thiết bị cơ khí đặc biệt thuộc hệ thống đường ống cấp nước chữa cháy. Thiết bị này có cấu tạo hình chữ L, với góc 90 độ giữa đầu vào và đầu ra, nhằm mục đích chuyển hướng dòng nước một cách hiệu quả và thuận tiện khi lắp đặt trong không gian hạn chế.

Van được lắp tại các vị trí chiến lược trong hệ thống phòng cháy chữa cháy như:

• Trong hộp tủ chữa cháy ở hành lang chung cư, nhà xưởng, trung tâm thương mại.

• Tại các trụ cấp nước chữa cháy ngoài trời (trụ cứu hỏa).

• Trên đường ống dẫn nước áp lực cao của hệ thống bơm PCCC.


Chức năng chính của van góc chữa cháy:

• Đóng – Mở dòng nước chữa cháy khi có sự cố: Van hoạt động như một khóa nước cơ học, cho phép người vận hành mở nhanh dòng nước cấp từ hệ thống bơm chính đến thiết bị phun như vòi rồng, ống mềm hoặc lăng phun. Việc thao tác mở/khoá phải nhanh chóng, chính xác và không gây cản trở dòng chảy trong tình huống khẩn cấp.

• Điều hướng dòng nước từ hệ thống đến đầu phun: Nhờ thiết kế góc vuông, van giúp chuyển hướng dòng chảy mà không làm giảm nhiều áp lực, rất lý tưởng khi lắp trong các hộp chữa cháy gắn tường hoặc trụ cấp nước góc hẹp.

• Duy trì áp lực nước ổn định trong quá trình dập lửa: Van góc được chế tạo từ vật liệu chịu áp suất cao (thường từ 1.6 – 2.5 MPa), cho phép nước lưu thông mạnh và đều khi chữa cháy. Điều này giúp tránh tình trạng tụt áp giữa đường ống và đầu phun – yếu tố rất quan trọng trong việc kiểm soát đám cháy hiệu quả trong thời gian ngắn nhất.

• Tăng tính an toàn và tính sẵn sàng cho hệ thống PCCC: Van góc thường được kết hợp với đồng hồ đo áp, tủ chữa cháy, van khóa một chiều, tạo thành một module hoàn chỉnh, đảm bảo luôn sẵn sàng vận hành khi có sự cố xảy ra.

Xem thêm >>> Tìm hiểu về các loại Bình Chữa Cháy thông dụng

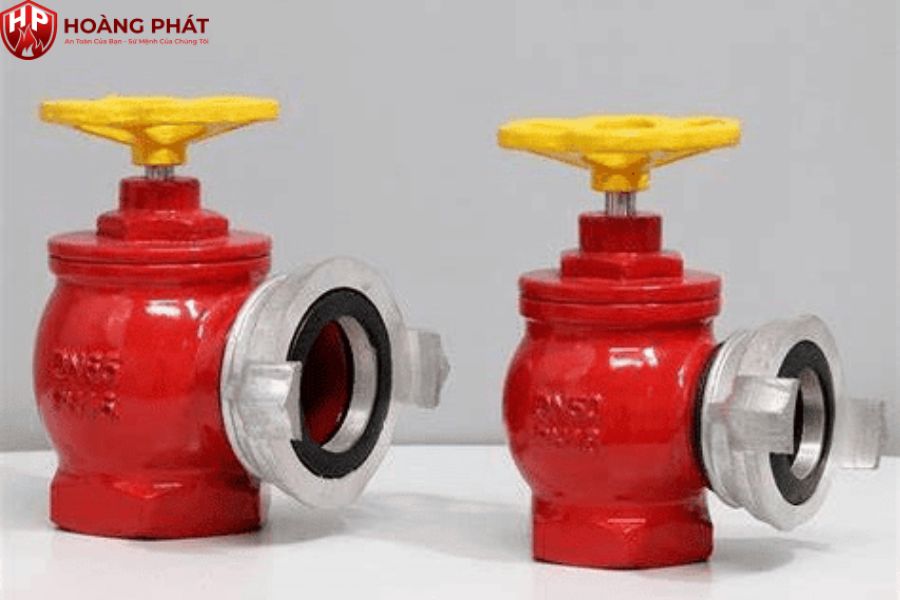

Cấu tạo chi tiết của van góc chữa cháy

Một van góc chữa cháy tiêu chuẩn thường bao gồm 5 bộ phận chính, mỗi bộ phận giữ một vai trò quan trọng trong việc đảm bảo hiệu quả vận hành và độ an toàn trong hệ thống chữa cháy.

1. Thân van (Body)

• Chất liệu: Làm từ đồng thau, gang cầu, inox 304 hoặc hợp kim nhôm – chịu lực tốt, chống gỉ sét và ăn mòn cao.

• Thiết kế: Có hình chữ L (góc 90 độ) để chuyển hướng dòng nước từ trục đứng sang ngang, phù hợp lắp trong tủ chữa cháy hoặc trụ ngoài trời.

• Bề mặt: Thường phủ lớp sơn epoxy tĩnh điện để tăng khả năng chống oxy hóa, chịu được điều kiện thời tiết khắc nghiệt, kể cả môi trường biển.


2. Đĩa van (Disc)

• Chất liệu: Làm bằng cao su EPDM chịu nhiệt hoặc kim loại phủ lớp chống mài mòn như đồng hoặc inox.

• Chức năng: Đóng/mở dòng nước. Khi tay quay xoay, đĩa van sẽ nâng lên để mở hoặc ép chặt để đóng dòng chảy.

• Thiết kế: Đĩa thường có dạng hình nón hoặc hình tròn phẳng, tối ưu độ kín, giúp chống rò rỉ và chịu áp lực lớn.


3. Trục xoay & tay quay (Spindle & Handwheel)

• Tay quay (Handwheel): Hình tròn, dễ thao tác bằng tay. Làm từ gang hoặc nhôm đúc, sơn đỏ nổi bật.

• Trục xoay (Spindle): Truyền lực từ tay quay đến đĩa van. Khi xoay, trục sẽ đẩy đĩa van lên/xuống theo phương dọc, điều khiển việc đóng/mở nước.

• Cơ chế vận hành: Đảm bảo mượt mà, chính xác, dễ thao tác kể cả khi khẩn cấp.


4. Ron làm kín (Seal/O-ring)

• Chất liệu: Sử dụng cao su NBR hoặc EPDM, có khả năng chịu nhiệt, chịu áp cao và chống hóa chất.

• Vị trí: Nằm ở các điểm tiếp xúc giữa thân – trục – đĩa van, giúp ngăn nước rò rỉ khi vận hành ở áp lực cao (1.6 – 2.5 MPa).

• Vai trò: Dù nhỏ nhưng cực kỳ quan trọng, ảnh hưởng đến độ bền và độ kín nước của toàn hệ thống.


5. Đầu nối ra (Outlet Connection)

• Loại kết nối phổ biến:

  • Ren ngoài (external thread): Phù hợp với tủ chữa cháy trong nhà, kết nối nhanh với vòi rồng.

  • Mặt bích (flange): Dùng trong hệ thống đường ống cố định, liên kết bằng bulông và gioăng cao su, độ kín nước cao hơn.

• Chức năng:
  Giúp kết nối với các thiết bị chữa cháy như ống mềm, vòi phun, đảm bảo dẫn nước hiệu quả và an toàn.


Lưu ý bổ sung

• Nhiều mẫu van góc cao cấp hiện nay còn được phủ epoxy cả trong và ngoài, giúp chống ăn mòn hóa học và kéo dài tuổi thọ thiết bị.

• Một số sản phẩm tích hợp sẵn đồng hồ đo áp hoặc van 1 chiều, phù hợp hệ thống chữa cháy tự động, công trình lớn.

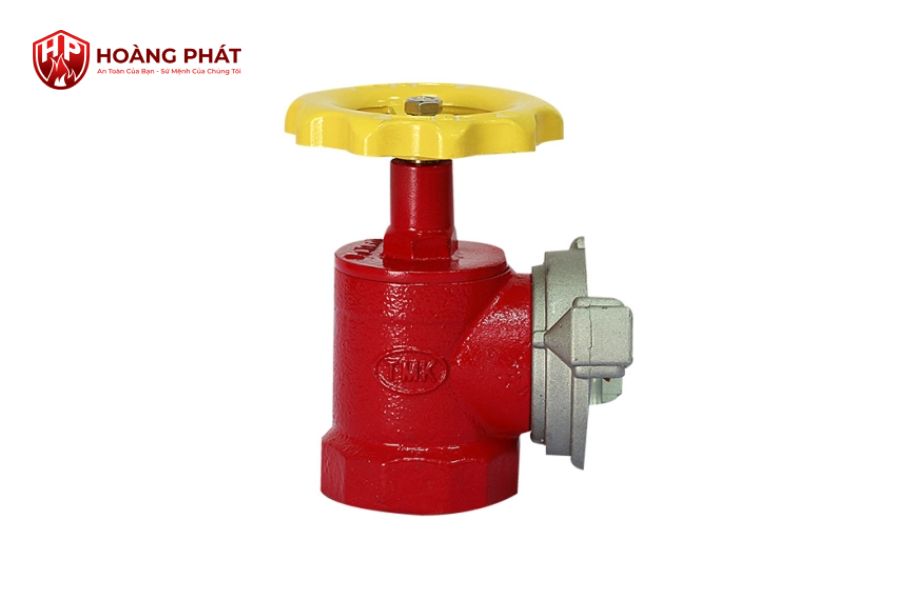

Nguyên lý hoạt động của van góc PCCC

Van góc chữa cháy hoạt động theo nguyên lý cơ học tuyến tính, tức là sử dụng thao tác xoay tay van để điều khiển trục xoay và đĩa van đóng/mở dòng chảy của nước trong hệ thống.

Cách vận hành cụ thể như sau:

• Khi tay vặn được xoay theo chiều mở (ngược chiều kim đồng hồ): Trục xoay (spindle) sẽ di chuyển hướng lên trên, kéo theo đĩa van rời khỏi vị trí đóng.
  → Lúc này, khoang van được mở thông suốt, nước từ hệ thống cấp nước (máy bơm chữa cháy hoặc bể nước) sẽ luân chuyển qua thân van, dẫn ra đầu ra (nối với ống mềm hoặc vòi rồng).

• Khi tay vặn được xoay theo chiều đóng (thuận chiều kim đồng hồ): Trục xoay sẽ di chuyển xuống dưới, ép đĩa van áp sát vào miệng van (ghế van).
  → Dòng nước bị chặn hoàn toàn, đảm bảo không có rò rỉ hoặc thất thoát nước ra ngoài.


Thiết kế góc vuông – tối ưu điều hướng dòng chảy

• Van góc PCCC có cấu tạo hình chữ L – nghĩa là góc 90 độ giữa đầu vào và đầu ra.
  Thiết kế này giúp điều hướng dòng nước linh hoạt từ hệ thống ống đứng sang chiều ngang mà không cần phụ kiện chuyển hướng rườm rà.

• Nhờ đó, van có thể kết nối trực tiếp với các thiết bị như ống mềm, lăng phun, vòi chữa cháy, giúp rút ngắn thời gian triển khai cứu hỏa trong tình huống khẩn cấp.


Tính năng đóng/mở cơ học đơn giản nhưng hiệu quả:

• Không sử dụng nguồn điện hay khí nén, toàn bộ quá trình vận hành là cơ học thủ công.

• Thao tác bằng tay đơn giản, dễ sử dụng kể cả với người không chuyên (bảo vệ tòa nhà, cư dân, công nhân nhà xưởng).

• Dễ bảo trì, sửa chữa, thay thế linh kiện khi cần thiết.

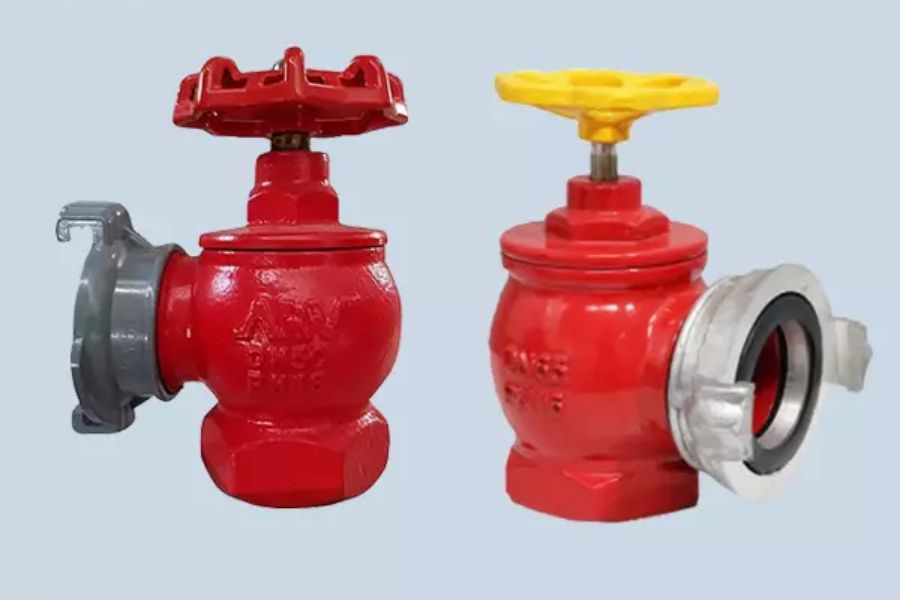

Phân loại van góc chữa cháy hiện nay

Van góc cứu hỏa có thể được phân loại theo nhiều tiêu chí như chất liệu, tiêu chuẩn, hoặc phương thức kết nối:

1. Theo chất liệu:

2. Theo tiêu chuẩn sản xuất:

• Van theo chuẩn Việt Nam: Giá thành rẻ, đáp ứng yêu cầu cơ bản PCCC.

• Van UL/FM (Hoa Kỳ): Đạt chuẩn quốc tế về an toàn PCCC, dùng trong công trình lớn, yêu cầu kỹ thuật cao.


3. Theo kiểu kết nối:

• Van ren ngoài: Thường dùng trong hộp chữa cháy, lắp nhanh với vòi rồng.

• Van mặt bích: Lắp cố định trên hệ thống ống, thích hợp cho nơi áp lực nước lớn.

Thông số kỹ thuật của van góc chữa cháy (tham khảo)

Dưới đây là bảng thông số kỹ thuật cơ bản của một số mẫu van góc chữa cháy phổ biến hiện nay:





Ứng dụng thực tế của van góc cứu hỏa

Van góc PCCC được sử dụng trong nhiều hệ thống chữa cháy cố định như:

• Tòa nhà chung cư, văn phòng: Lắp trong tủ PCCC để nhân viên vận hành khi có cháy.

• Nhà máy, xí nghiệp: Dẫn nước từ trụ tiếp nước ra thiết bị chữa cháy.

• Khu công nghiệp, bến cảng, kho xăng dầu: Dùng trong hệ thống chữa cháy ngoài trời, yêu cầu áp lực cao.

• Hệ thống cấp nước cứu hỏa đô thị: Kết hợp với trụ cứu hỏa hoặc hệ thống cấp nước ngầm.

Hoàng Phát – Đơn vị chuyên cung cấp van góc chữa cháy đạt chuẩn tại TPHCM

Để hệ thống PCCC vận hành hiệu quả, việc chọn đúng van góc và đơn vị cung cấp uy tín là rất quan trọng. Hoàng Phát TPHCM cam kết mang đến giải pháp thiết bị chữa cháy đạt chuẩn, tư vấn đúng kỹ thuật và dịch vụ hậu mãi tận tâm. Dưới đây là những lý do bạn nên lựa chọn Hoàng Phát:

• Chuyên cung cấp thiết bị PCCC chính hãng, chất lượng cao: Van góc chữa cháy Hoàng Phát được sản xuất theo tiêu chuẩn TCVN – ISO – UL/FM, đáp ứng yêu cầu kỹ thuật cho hệ thống phòng cháy tại nhà máy, cao ốc, trung tâm thương mại, kho xưởng, khu dân cư, cơ quan công quyền,…

• Sản phẩm đa dạng kích thước – vật liệu – kết nối: Có sẵn từ DN40 đến DN100, kết nối ren ngoài hoặc mặt bích, chất liệu đồng, gang, inox – phù hợp nhiều môi trường lắp đặt và điều kiện kỹ thuật khác nhau.

• Tư vấn kỹ thuật chuyên sâu, chọn đúng van – đúng công trình: Đội ngũ kỹ sư và tư vấn viên giàu kinh nghiệm hỗ trợ tính toán lưu lượng – áp suất – vị trí lắp đặt, giúp chủ đầu tư chọn đúng loại van, tránh lãng phí và rủi ro khi vận hành.

• Có đầy đủ giấy tờ pháp lý và kiểm định chất lượng: Cung cấp trọn bộ hồ sơ kỹ thuật gồm: CO, CQ, biên bản test, kiểm định PCCC, hỗ trợ nghiệm thu hệ thống dễ dàng.

• Cam kết chính sách bảo hành rõ ràng – giao hàng nhanh chóng: Bảo hành lên đến 24 tháng, hỗ trợ kỹ thuật tận nơi nếu có lỗi từ nhà sản xuất. Giao hàng toàn quốc, nhanh chóng – đúng tiến độ công trình.

• Giá cả cạnh tranh – dịch vụ hậu mãi tận tâm:Tối ưu chi phí cho khách hàng mà vẫn đảm bảo chất lượng thiết bị. Hỗ trợ bảo trì, thay ron, linh kiện, đồng hành dài lâu cùng đối tác.

Tổng kết lại, van góc chữa cháy không chỉ là thiết bị kỹ thuật quan trọng trong hệ thống PCCC mà còn là yếu tố quyết định hiệu quả khi xử lý hỏa hoạn. Việc lựa chọn đúng loại van phù hợp với áp lực, môi trường và công trình sẽ giúp hệ thống hoạt động ổn định, an toàn và bền bỉ. Nếu bạn đang tìm kiếm một đơn vị cung cấp van góc chữa cháy uy tín, chất lượng, hãy liên hệ ngay với Hoàng Phát để được tư vấn giải pháp phù hợp, giá tốt và hỗ trợ kỹ thuật tận tâm.
