Máy Bơm Chữa Cháy Là Gì? Cấu Tạo, Nguyên Lý & Phân Loại A-Z

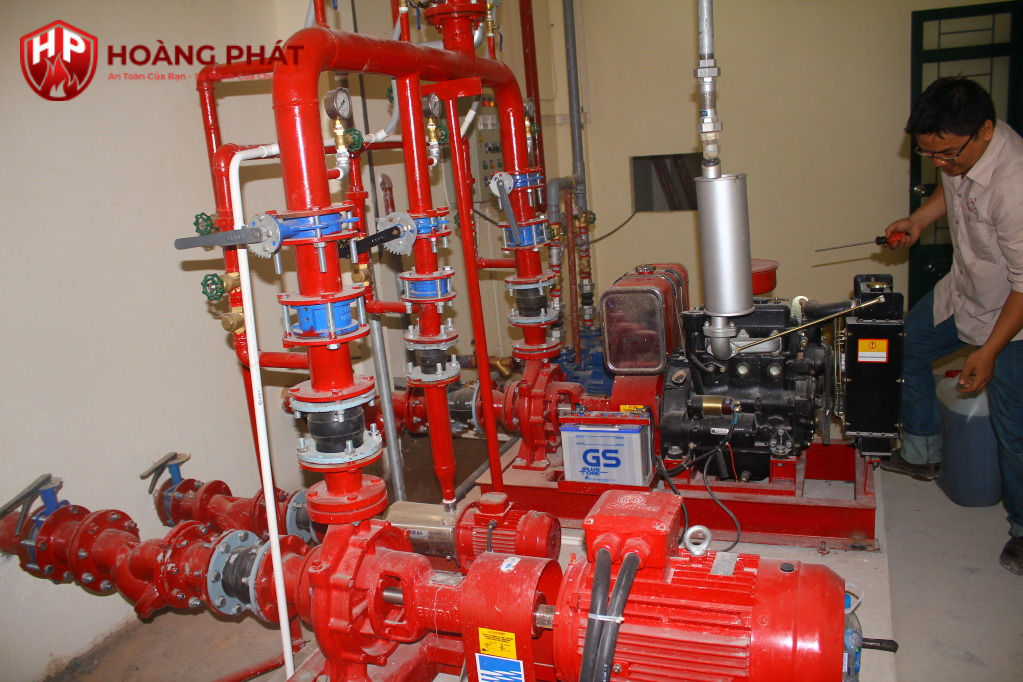

Trong một hệ thống phòng cháy chữa cháy (PCCC) cố định, nếu mạng lưới đường ống, đầu phun Sprinkler hay các họng nước vách tường được ví như các mao mạch thì máy bơm cứu hỏa chính là “trái tim” vận hành. Khi hỏa hoạn bùng phát, áp lực dòng nước từ nguồn cấp thông thường không đủ sức vươn tới các tầng cao hay cung cấp lưu lượng nước dập lửa cực lớn trong thời gian ngắn. Đó là lý do cụm bơm chữa cháy chuyên dụng trở thành hạng mục cốt lõi bắt buộc trong mọi hồ sơ thẩm duyệt và nghiệm thu công trình.

Vậy máy bơm chữa cháy là gì, thiết bị này có cấu tạo và nguyên lý vận hành ra sao, đồng thời các thông số kỹ thuật được xác định như thế nào theo quy chuẩn hiện hành? Đội ngũ kỹ sư tại PCCC Hoàng Phát sẽ tổng hợp và phân tích toàn diện từ A–Z ngay dưới đây.

1. Máy Bơm Chữa Cháy Là Gì?

Máy bơm chữa cháy (hay còn gọi là máy bơm PCCC, máy bơm cứu hỏa - Fire Pump) là dòng máy bơm thủy lực công nghiệp chuyên dụng, được thiết kế để hút nước từ nguồn dự trữ (bể nước ngầm, sông, hồ) và đẩy vào hệ thống đường ống chữa cháy với lưu lượng cực lớn cùng áp lực cao. Mục tiêu là cung cấp nước tức thì cho các thiết bị dập lửa đầu cuối như đầu phun tự động (Sprinkler), lăng phun bọt Foam, họng tiếp nước vách tường và trụ cứu hỏa ngoài nhà.

Sự khác biệt giữa bơm PCCC và bơm cấp nước sinh hoạt dân dụng:

• Chế độ làm việc: Bơm dân dụng vận hành đều đặn, liên tục ở mức tải vừa phải. Trong khi đó, bơm chữa cháy có thể nằm ở chế độ chờ (standby) nhiều tháng, nhưng khi được kích hoạt thì phải khởi động tức thì và hoạt động hết công suất trong môi trường khắc nghiệt.

• Độ tin cậy & khả năng quá tải: Bơm PCCC đòi hỏi hệ số an toàn cao, động cơ không bị quá tải ngay cả khi lưu lượng vượt quá 110% – 150% điểm làm việc danh định.

• Quy chuẩn pháp lý: Bắt buộc phải có hồ sơ kiểm định, dán tem phương tiện PCCC và đạt các tiêu chuẩn kiểm tra thử nghiệm nghiêm ngặt của Cục Cảnh sát PCCC và CNCH.

2. Cấu Tạo Máy Bơm PCCC Chi Tiết

Mặc dù có nhiều biến thể khác nhau về nguồn động lực dẫn động, về mặt cơ học thủy lực, cấu tạo máy bơm PCCC (đặc trưng là dòng bơm ly tâm) bao gồm hai cụm bộ phận chính: Phần thủy lực (Đầu bơm) và Phần dẫn động (Động cơ).

2.1. Cụm đầu bơm (Hydraulic End)

• Vỏ bơm / Thân bơm (Casing): Thường được đúc nguyên khối bằng gang xám chịu lực cao hoặc thép không gỉ, dạng xoắn ốc (Volute Casing) giúp gom nước và biến động năng dòng chảy thành áp năng. Thân bơm phải chịu được thử nghiệm thủy lực áp suất cao mà không rò rỉ.

• Cánh bơm (Impeller): Bộ phận quay truyền cơ năng trực tiếp cho chất lỏng. Cánh bơm PCCC thường được đúc bằng đồng (Bronze) hoặc inox 304/316 nhằm chống ăn mòn, chống bám cặn rỉ sét sau chu kỳ dài không vận hành.

• Trục bơm (Shaft): Gia công từ thép hợp kim hoặc inox cường độ cao, chịu được mô-men xoắn lớn khi động cơ tăng tốc đột ngột trong vài giây.

• Bộ phận làm kín (Mechanical Seal / Gland Packing): Ngăn chặn nước bên trong buồng áp lực cao rò rỉ ra ngoài dọc theo trục máy. Các dòng bơm PCCC hiện đại ưu tiên sử dụng phớt cơ khí ceramic/carbon chịu nhiệt và chống mài mòn tốt.

• Vòng bi & Ổ đỡ (Bearings): Giữ trục quay đồng tâm, giảm thiểu tối đa ma sát và độ rung lắc cơ học.

2.2. Động cơ dẫn động (Driver Unit)

• Động cơ điện (Electric Motor): Động cơ cảm ứng 3 pha (380V/50Hz), cấp bảo vệ tối thiểu IP55, cấp cách điện F hoặc H, vận hành êm ái, tăng tốc nhanh.

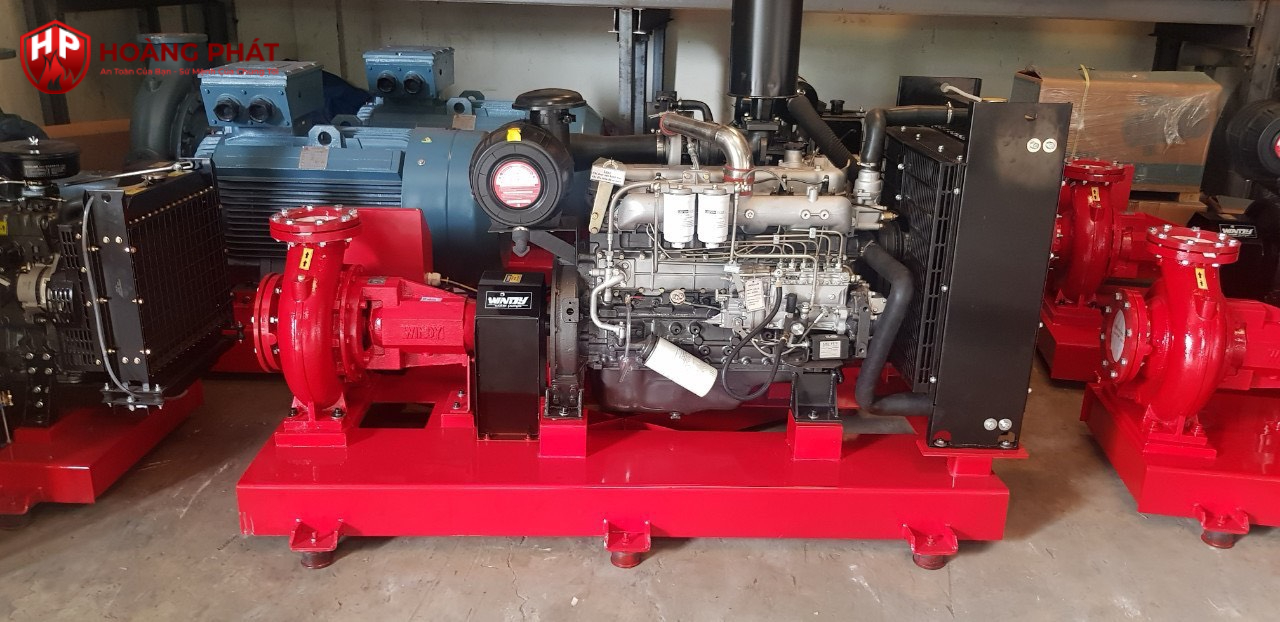

• Động cơ Diesel: Động cơ đốt trong nhiều xilanh làm mát bằng nước hoặc gió, tích hợp bình dầu dự phòng, củ đề khởi động 12V/24V và hệ thống 2 bình ắc quy độc lập để bảo đảm khởi động nhạy bén ngay cả khi mất điện lưới.

2.3. Khớp nối & bệ đỡ (Baseplate & Coupling)

• Khớp nối mềm (Flexible Coupling): Liên kết trục động cơ với trục đầu bơm, có tấm chắn bảo vệ an toàn (Coupling Guard).

• Bệ móng: Bằng khung thép chữ U hoặc thép đúc đặt trên bệ bê tông cốt thép dày tối thiểu 150mm kèm đệm cao su giảm chấn.

3. Nguyên Lý Hoạt Động Của Máy Bơm Chữa Cháy

Đa phần máy bơm PCCC hiện nay vận hành dựa trên nguyên lý hoạt động lực ly tâm:

• Giai đoạn 1 (Tạo động năng): Khi động cơ quay ở tốc độ cao (thường là 1.450 vòng/phút hoặc 2.900 vòng/phút), cánh bơm quay theo, kéo toàn bộ chất lỏng chứa trong các rãnh cánh quay cùng chiều.

• Giai đoạn 2 (Ly tâm và biến đổi năng lượng): Lực ly tâm ép dòng nước văng từ tâm cánh bơm ra mép ngoài với vận tốc cực lớn. Khi nước thoát khỏi bánh công tác đi vào buồng xoắn ốc (Volute), tiết diện rãnh dẫn tăng dần làm vận tốc nước giảm xuống, biến đổi động năng thành áp suất tĩnh cực lớn.

• Giai đoạn 3 (Hút liên tục): Tại vùng tâm cánh bơm, sự văng ra của nước tạo nên một vùng áp suất chân không. Dưới tác động của áp suất khí quyển đè lên mặt thoáng bể nước, dòng nước từ ống hút tiếp tục tràn vào tâm cánh, duy trì chu trình bơm liên tục không ngắt quãng.

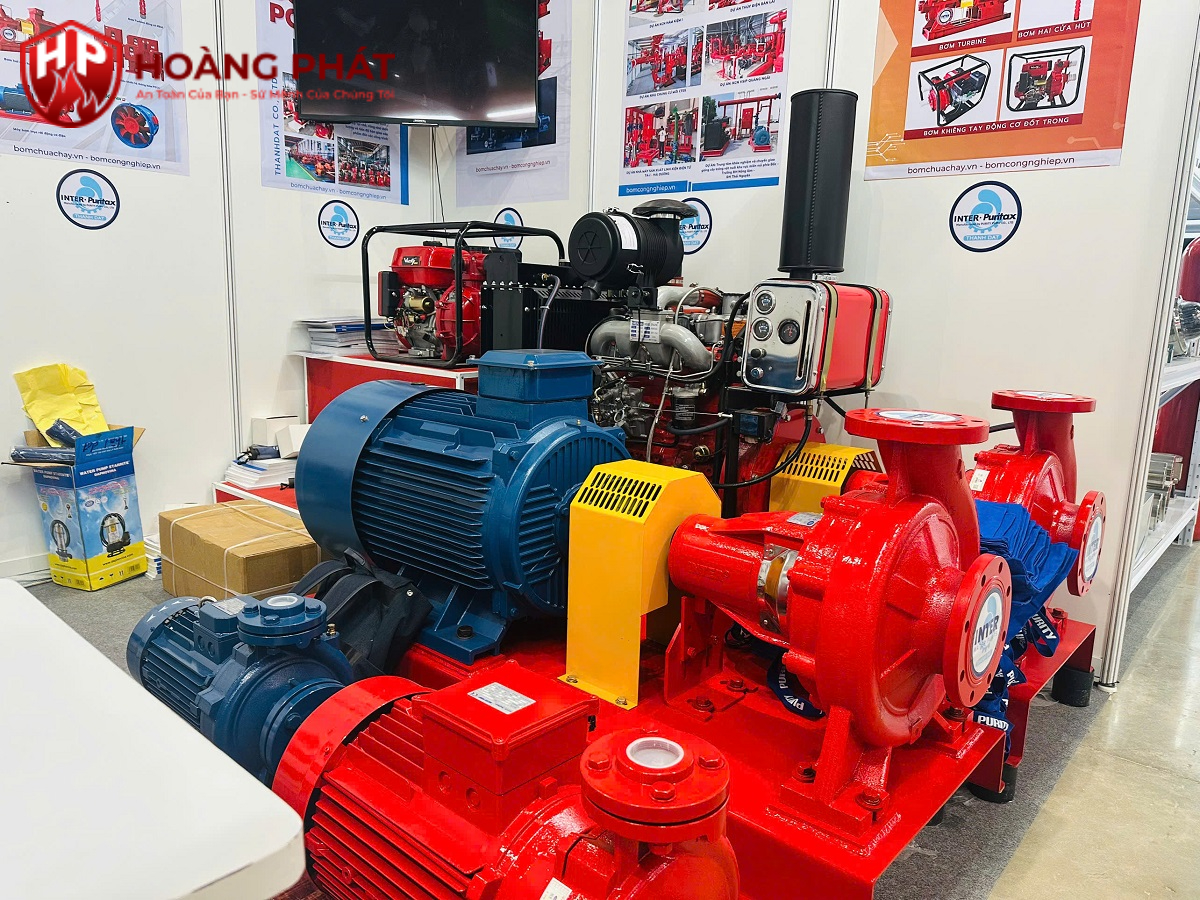

4. Phân Loại Máy Bơm Chữa Cháy Phổ Biến

Trong một hệ thống PCCC hoàn chỉnh, không bao giờ chỉ có một chiếc máy bơm đơn lẻ mà luôn là một cụm bơm phối hợp. Người ta phân loại thiết bị theo hai tiêu chí cốt lõi:

4.1. Phân loại theo nguồn nhiên liệu vận hành

4.2. Phân loại theo vai trò trong cụm trạm bơm PCCC

• Máy bơm chữa cháy chính (Duty Pump): Thường là bơm điện hoặc bơm Diesel có công suất lớn, chịu trách nhiệm dập tắt đám cháy diện rộng.

• Máy bơm dự phòng (Standby Pump): Có thông số lưu lượng và cột áp tương đương bơm chính. Theo TCVN 7336 và QCVN hiện hành, nếu bơm chính chạy điện thì bơm dự phòng thường bắt buộc là bơm Diesel để phòng ngừa mất điện lưới.

• Máy bơm bù áp (Jockey Pump): Bơm ly tâm trục đứng đa tầng cánh, lưu lượng nhỏ nhưng cột áp rất cao. Bơm bù áp có nhiệm vụ tự động duy trì áp suất tĩnh trong đường ống (khi đường ống bị rò rỉ nhẹ van/mối nối), tránh việc bơm chính bị kích hoạt ngoài ý muốn.

5. Hai Đại Lượng Kỹ Thuật Then Chốt: Lưu Lượng Áp Lực Bơm

Khi thiết kế hoặc lựa chọn bơm PCCC, kỹ sư bắt buộc phải tính toán chuẩn xác hai thông số:

Lưu lượng máy bơm (Q - Flow Rate)

• Là thể tích nước mà máy bơm có thể vận chuyển qua mặt cắt ống trong một đơn vị thời gian (đo bằng $m^3/h$ hoặc Lít/giây - L/s).

• Lưu lượng được tính toán dựa trên số lượng đầu phun Sprinkler mở đồng thời tại khoang cháy nguy hiểm nhất, cộng gộp với lưu lượng yêu cầu của các lăng phun chữa cháy vách tường và trụ nước ngoài nhà (ví dụ: 30L/s, 50L/s, 100L/s).

 Áp lực bơm / Cột áp (H - Head / Pressure)

Là độ cao đẩy nước tối đa mà máy bơm có thể tạo ra (đo bằng mét cột nước - m, hoặc Bar, MPa; 1 Bar ~ 10m cột nước).

• Áp lực bơm được tính toán qua công thức:

  H = H địa hình + H tổn thất + H tự do

  • H địa hình: Chiều cao hình học từ đáy bể nước đến thiết bị chữa cháy ở tầng cao nhất của công trình.

  • H tổn thất: Trở lực ma sát dòng chảy dọc theo chiều dài đường ống, qua các tê, cút, van góc và phụ kiện.

  • H tự do: Áp lực dư tối thiểu cần thiết tại vòi phun xa nhất để tia nước phun đủ xa và tán sương dập tắt lửa hiệu quả.

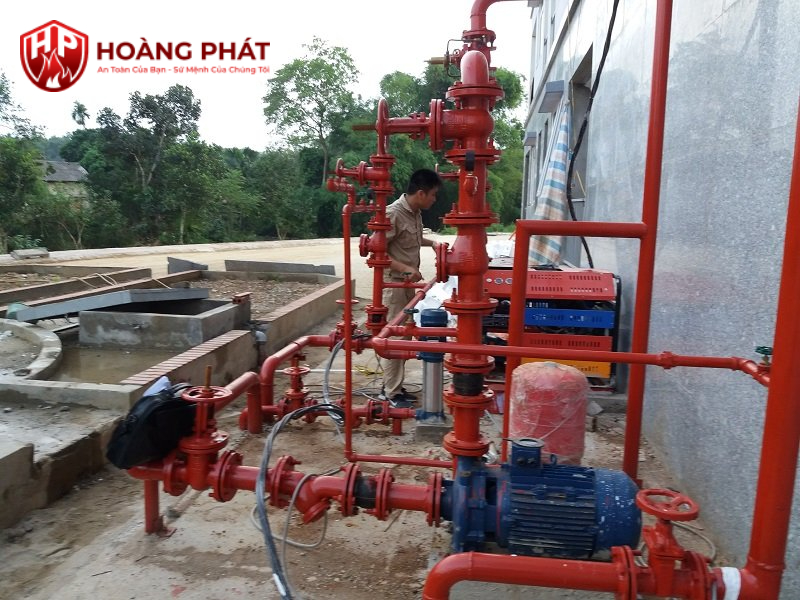

6. Tiêu Chuẩn Lắp Đặt Trạm Bơm PCCC Theo Quy Định Hiện Hành

Trạm bơm chữa cháy phải thỏa mãn các tiêu chuẩn kỹ thuật nghiêm ngặt theo TCVN 7336:2021 và QCVN 06:

• Vị trí phòng bơm: Bố trí tại tầng 1, tầng hầm 1 hoặc công trình độc lập tách rời. Phòng bơm phải có cửa ngăn cháy mở trực tiếp ra ngoài hoặc hành lang thoát nạn.

• Quy chuẩn đường ống hút:

  • Đường kính ống hút phải lớn hơn hoặc bằng họng hút của bơm.

  • Bắt buộc dùng côn thu lệch tâm (Eccentric Reducer) ở đầu hút để ngăn tạo túi khí gây hiện tượng xâm thực (Cavitation) phá hỏng cánh bơm.

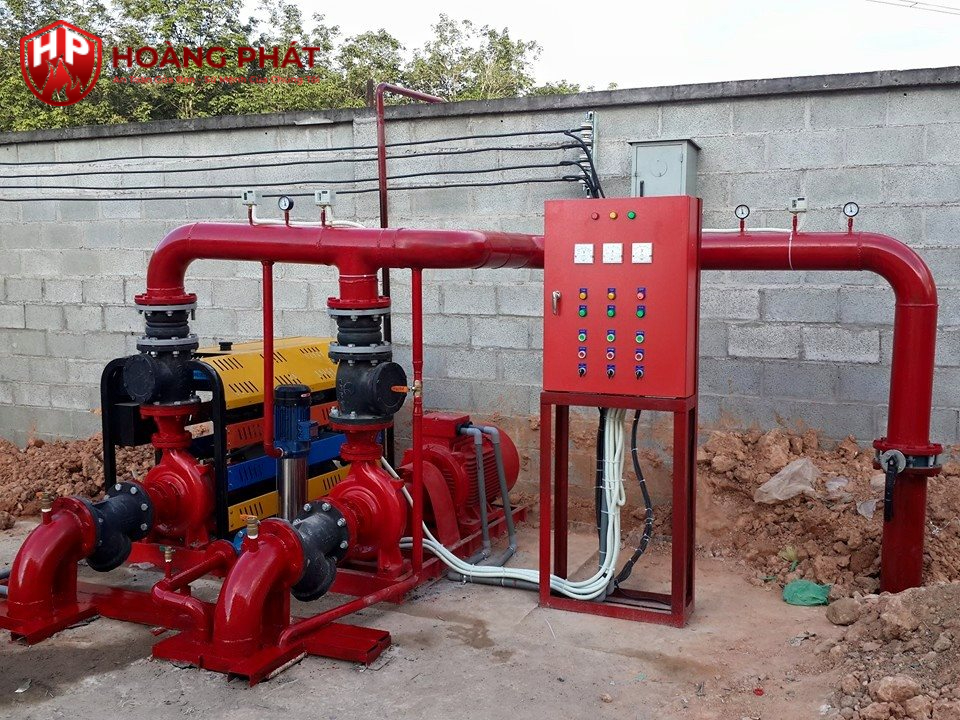

• Hệ thống điều khiển tự động: Tủ điều khiển phải tích hợp cả hai chế độ Tự Động (Auto - kích hoạt qua tín hiệu rơ-le áp suất/công tắc dòng chảy) và Bằng Tay (Manual).

7. Mua Máy Bơm Chữa Cháy Chính Hãng, Chuẩn Kiểm Định Tại PCCC Hoàng Phát

Lựa chọn sai công suất bơm hoặc sử dụng máy bơm không đạt chuẩn kiểm định sẽ khiến hệ thống không đủ nước chữa cháy khi có hỏa hoạn, đồng thời công trình sẽ bị đình chỉ hoạt động do không qua được khâu nghiệm thu PCCC.

PCCC Hoàng Phát là đơn vị hàng đầu chuyên nhập khẩu, lắp ráp và phân phối thiết bị máy bơm chữa cháy chuẩn quy chuẩn quốc gia:

• Đầy đủ tem kiểm định PCCC: Phân phối các dòng máy bơm chính hãng nổi tiếng thế giới (Ebara, Pentax, Huichai, Tohatsu...) với đầy đủ CO/CQ, hồ sơ kiểm định từ Cục Cảnh sát PCCC và CNCH.

• Tính toán kỹ thuật chuẩn xác: Đội ngũ kỹ sư cơ điện (MEP) và chuyên gia PCCC hỗ trợ bóc tách khối lượng, tính toán chính xác điểm làm việc $(Q, H)$ trên đường đặc tính bơm, tránh lãng phí chi phí đầu tư hoặc thiếu áp.

• Gia công cụm bơm đồng bộ: Lắp ráp cụm bơm trên bệ đế chịu lực, tích hợp tủ điện điều khiển tiêu chuẩn, van khóa, đồng hồ đo áp, khớp nối chống rung hoàn chỉnh.

• Bảo hành & bảo trì chuyên nghiệp: Chính sách bảo hành lên tới 12–24 tháng, định kỳ cử kỹ thuật kiểm tra chạy thử và hướng dẫn vận hành trực tiếp tại dự án.

Liên hệ ngay với PCCC Hoàng Phát qua hotline hoặc website để nhận bản tính thủy lực chi tiết và bảng báo giá máy bơm chữa cháy ưu đãi nhất cho công trình của bạn!
