Hướng dẫn lắp đặt và đấu nối Đèn Exit chuẩn PCCC

38 Lượt xem

Việc lắp đặt đèn chỉ dẫn thoát nạn (đèn Exit) nhìn có vẻ đơn giản, nhưng nếu thực hiện sai cách đấu nối đèn Exit có thể dẫn đến việc đèn không tự động sáng khi mất điện hoặc làm hỏng pin dự phòng của thiết bị. Trong bài viết này, PCCC Hoàng Phát sẽ hướng dẫn bạn quy trình lắp đặt, đấu nối và kiểm tra thiết bị theo đúng tiêu chuẩn kỹ thuật điện và quy định PCCC hiện hành.

1. Chuẩn bị trước khi lắp đặt đèn thoát hiểm

Trước khi bắt đầu cách lắp đèn thoát hiểm, bạn cần chuẩn bị các dụng cụ và kiểm tra thiết bị:

Thiết bị: Đèn Exit chính hãng (có tem kiểm định PCCC).
Dụng cụ: Kìm điện, bút thử điện, băng dính cách điện, khoan cầm tay, ốc vít.
Kiểm tra: Đảm bảo nguồn điện tại vị trí lắp đặt đã được ngắt hoàn toàn để đảm bảo an toàn.

Xem thêm >> Tiêu chuẩn lắp đặt đèn sự cố: Khoảng cách và vị trí đúng luật

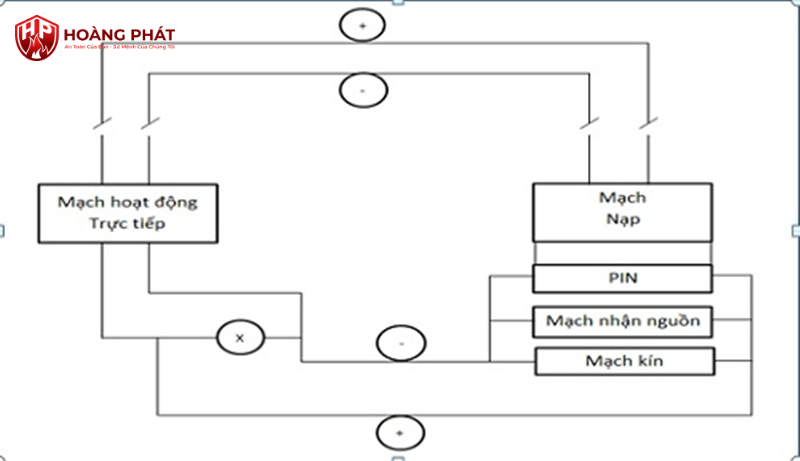

2. Sơ đồ mạch điện đèn Exit và nguyên lý đấu nối

Hầu hết các dòng đèn Exit hiện nay đều sử dụng nguồn điện AC 220V trực tiếp. Sơ đồ mạch điện đèn Exit cơ bản bao gồm 3 đầu dây chính:

Dây L (Phase - Dây lửa): Kết nối với nguồn điện nóng của tòa nhà.
Dây N (Neutral - Dây nguội): Kết nối với dây trung tính.
Dây E (Earth - Dây tiếp địa): Kết nối với hệ thống tiếp địa của công trình (nếu có) để đảm bảo an toàn chống giật.

Lưu ý quan trọng: Đèn Exit phải được đấu nối vào nguồn điện ưu tiên (nguồn điện không bị ngắt bởi công tắc thông thường) để đảm bảo pin luôn được sạc liên tục 24/7.

3. Cách đấu nối đèn Exit chi tiết từng bước

Hãy thực hiện theo các bước sau để đảm bảo đèn vận hành đúng công năng:

Bước 1: Xác định đầu dây sạc

Mở nắp bảo vệ phía sau đèn hoặc phần hộp đấu nối. Bạn sẽ thấy các đầu dây chờ. Sử dụng bút thử điện để xác định đúng dây nóng (L) và dây nguội (N) từ nguồn điện chờ của tòa nhà.

Bước 2: Thực hiện đấu nối

Tuốt vỏ cách điện của dây nguồn khoảng 1cm.
Xoắn chặt dây lửa của nguồn vào dây lửa của đèn, thực hiện tương tự với dây nguội.
Dùng băng dính cách điện hoặc đầu nối chuyên dụng (cầu đấu) để cố định và cách điện mối nối.

Bước 3: Đấu nối Pin (Ắc quy) dự phòng

Nhiều dòng đèn khi xuất xưởng thường ngắt kết nối pin để tránh tình trạng pin tự xả gây hỏng. Sau khi đấu điện lưới, bạn cần cắm giắc kết nối từ Pin vào bảng mạch bên trong đèn.

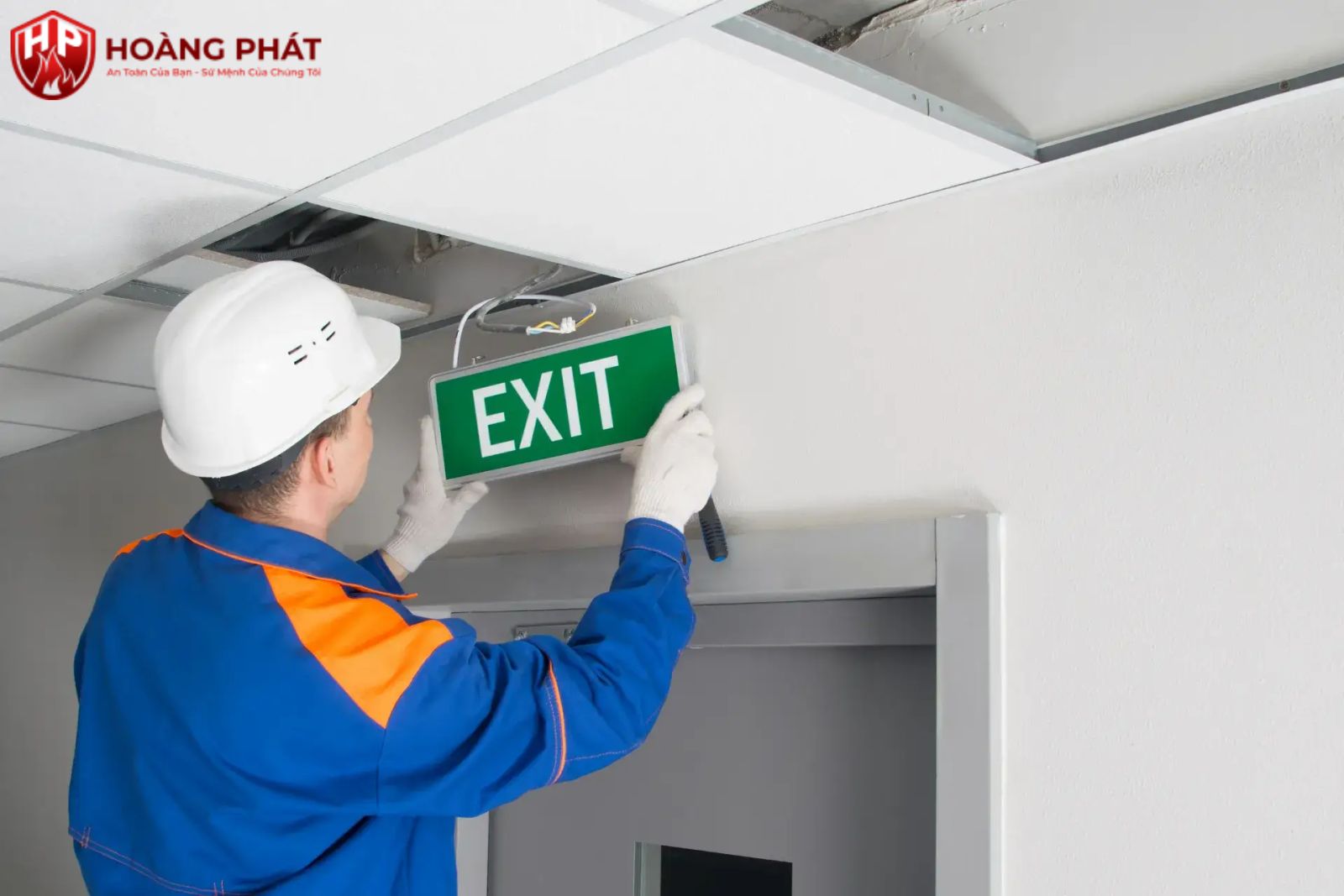

4. Cách lắp đèn thoát hiểm lên vị trí thiết kế

Sau khi hoàn tất đấu nối, tiến hành cố định đèn:

Lắp đế đèn: Khoan và bắt vít cố định đế đèn vào tường hoặc trần nhà ở độ cao từ 2.2m – 2.5m.
Lắp mặt bảng: Gắn mặt đèn (chữ Exit) vào phần thân đèn đã được cố định.

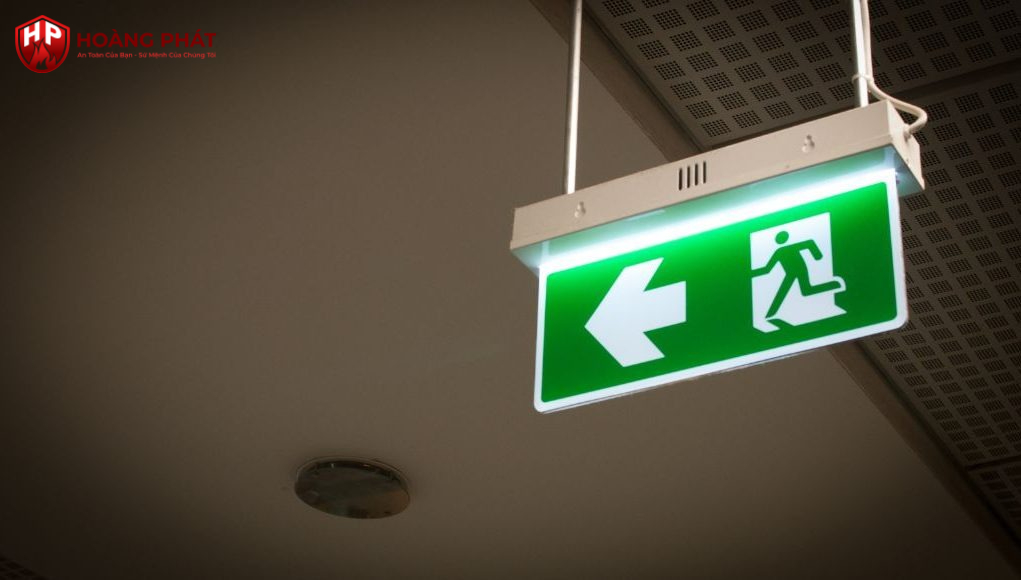

Điều chỉnh: Đảm bảo đèn nằm vuông góc, không bị nghiêng và hướng mũi tên chỉ đúng lối thoát hiểm.

5. Quy trình kiểm tra đèn Exit sau khi lắp đặt

Sau khi hoàn tất cách đấu nối đèn Exit, việc kiểm tra là bắt buộc để đảm bảo hệ thống vận hành trơn tru:

Kiểm tra đèn báo sạc: Sau khi cấp nguồn, đèn LED đỏ (Charge) phải sáng ổn định.
Thử nghiệm mất điện đột ngột: Ngắt cầu dao điện khu vực. Đèn Exit phải tự động bật sáng trong vòng dưới 0.5 giây.
Kiểm tra thời gian sáng: Trong lần đầu lắp đặt, hãy sạc đầy trong 24h, sau đó ngắt điện để xem đèn có duy trì đủ 90 - 120 phút như thông số kỹ thuật hay không.

PCCC Hoàng Phát – Đồng hành cùng thợ điện và nhà thầu Chúng tôi cung cấp các dòng đèn Exit dễ dàng lắp đặt, có sơ đồ chỉ dẫn rõ ràng và đầy đủ tem kiểm định. Đội ngũ kỹ thuật của Hoàng Phát luôn sẵn sàng hỗ trợ bạn qua Hotline nếu gặp khó khăn trong quá trình đấu nối tại công trường.

Xem thêm >> Hướng dẫn Kiểm tra và Bảo trì Đèn sự cố định kỳ đúng chuẩn

6. Những lỗi thường gặp khi đấu nối đèn Exit

Đấu qua công tắc: Khi tắt đèn hành lang, đèn Exit cũng bị ngắt điện dẫn đến pin liên tục bị xả và sẽ hỏng chỉ sau 1-2 tháng.
Đấu ngược cực: Gây ra hiện tượng chập cháy bảng mạch điều khiển.
Mối nối lỏng lẻo: Gây ra tia lửa điện, tiềm ẩn nguy cơ cháy nổ ngay chính tại thiết bị PCCC.

Thực hiện đúng cách đấu nối đèn Exit không chỉ giúp bạn hoàn thành công việc nhanh chóng mà còn là bảo chứng cho sự an toàn của toàn bộ tòa nhà. Hãy luôn tuân thủ các quy tắc an toàn điện và sử dụng thiết bị chính hãng để đạt hiệu quả cao nhất.
